三相不平衡的治理在很早之前就有被提出来过。在低压三相四线制的城市居民和农网供电系统里,因为大多数用电户都是单相负荷或单相和三相负荷混用,而且负荷大小不同和用电时间的不同,所以就导致了低压供电系统三相负载的长期性的不平衡,不仅增加了线路及变压器的铜损,还会增加变压器的铁损,降低变压器的出力甚至会影响变压器的安全运行,最终就会造成电压的三相不平衡。在农网改造的时候,三相功率平衡的问题已经得到了高度的重视,但是由于农网改造的规模大,任务重等等因素,三相不平衡的治理,成为了电网的一个难题。
三相不平衡治理装置总共经历了三代产品的变化
(1)连体式设计,体积大,扩容难,并且维护难度也大。
(2)在第一代产品的基础上进行了改良,但还是无法柱上维护,不能扩容,实际推广使用还比较困难。
(3)目前最新的版本,采用分体式设计,内部模块插拔式方式安装,非常方便扩容和维护,并且在重量和体积上也有了很大改变,更加方便柱上维护。

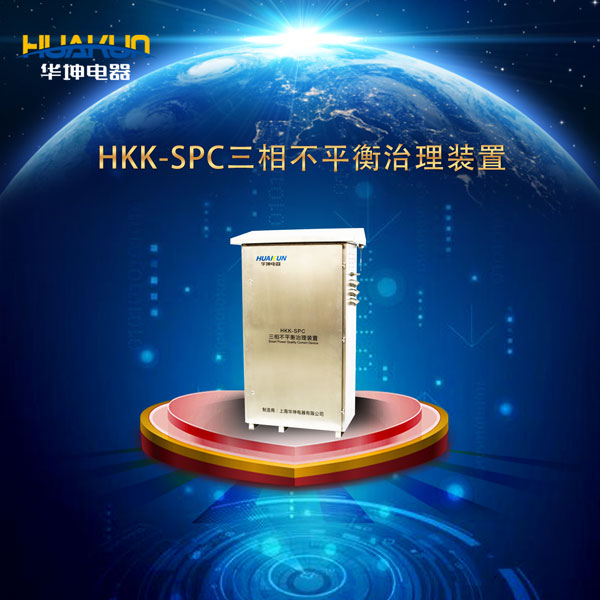

第三代三相不平衡治理装置以并联方法接入需要治理的电网系统中,通过实时检测系统负载电流,由控制系统运算得到各相需要输出的不平衡电流,实时驱动IGBT,使设备发出与负序分量和零序分量反射的电流,最后达到治理三相不平衡的目的。

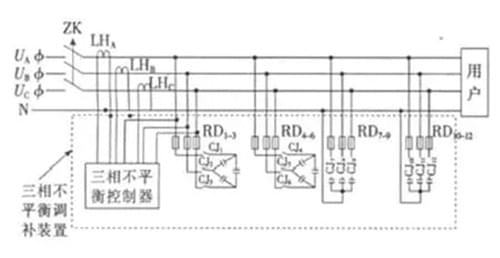

三相不平衡治理装置原理图:
第三代不平衡治理装置之后在河南、永城、信阳等多个城市运行试验,最后得出结果在城网及农网中,使用三相不平衡治理装置时具有很好的实际意义的,可以切实解决电网中存在的三相不平衡的问题。
