三相不平衡就是指在电力系统中三相电流或者是电压幅值不一致,并且幅值差超过规定范围。如果是各相电源所加的负荷不均衡导致的不平衡,那么其是属于基波负荷配置问题。当发生了三相不平衡时与用户负荷特性,及电力系统的规划、负荷分配都有关系。在电力系统正常运行方式下,是因为负序分量而引起的PCC点连接点的电压不平衡，在《电能质量三相电压允许不平衡度》标准中规定:电力系统公共连接点正常运行方式下不平衡度允许值为2%,短时间不得超过4%，电流不平衡不超过10%。

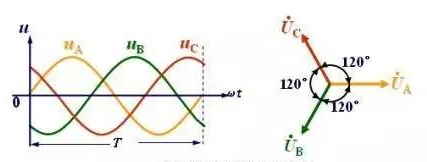

三相交流电压波形图和相量图

    一般情况下三相负荷不平衡可引起线损率升高2%-10%,三相负荷不平衡度若超过10%,则线损显著增加。有关规程规定:配电变压器出口处的负荷电流不平衡度应小于10%中性纬电流不应超过低压侧额定电流的25%,低压主千线及主要分支线的首端电流不平度应小于20%。

三相电流不平衡的曲线图

1.感容性三相负荷不平衡向量图：

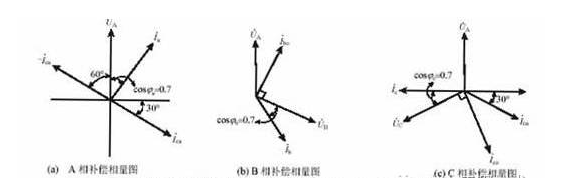

2.根据三相不平衡无功补偿方法得到A,B,C相补偿的相量图

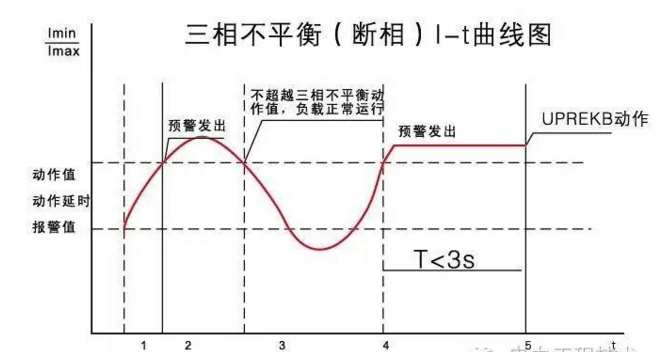

3.三相不平衡断相1-t曲线图：
