交流电机产生三相不平衡的原因

2018-09-13 09:38:00
您现在所的位置: 三相不平衡 > 交流电机产生三相不平衡的原因

    用电环节的不平衡是指系统中三相负荷不对称所引起的系统三相不平衡。三相负荷不对称是系统三相不平衡的主要因素。产生三相负荷不对称的主要原因是单相大容量负荷,在三相系统中的容量和电气位置分布不合理。电力系统是由发电、输电、配电和用电各个环节组成的统一整体。

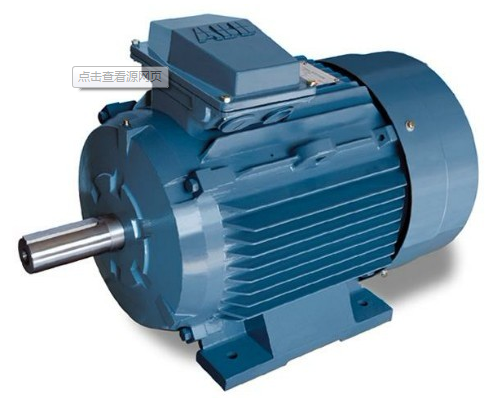

三相电机

    其中供电环节所涉及的三相元件有发电机、变压器和线路等。本文主要讲解一下关于三相发电机的不平衡,交流发电机的三相不平衡现象主要有三种: 三相电流不平衡而三相电阻基本平衡、三相电阻不平衡而三相电流基本平衡、三相电流和三相电阻都不平衡。下面就针对这三种不平衡的现象产生的原因逐一进行分析:


1.三相电流不平衡而三相电阻基本平衡,产生的原因有:


(1)有轻微匝间短路或相间短路故障,可通过绕组的匝间绝缘测试试验来判断,三相的波形差异会较大。


(2)铁芯内外圆严重不同心也可以导致三相电流不平衡,严重的会导致定转子相擦,可从声音上加以判断。


(3)三相中有个别相绕组有头尾反接的线圈,交流三相发电机在满压启动时,会伴随较重的电磁声且电流很大,转子不能全速运转,若不及时停机绕组将会很快烧毁。


2.三相电阻不平衡而三相电流基本平衡,产生的原因有:


(1)绕组材质不均匀或线径小于标准值。


(2)阻值大的一相中有的接点焊接质量不好又称虚焊,特别是多股并绕的线圈,可能有个别线股没有接上。


3.三相电流和三相电阻都不平衡,产生的原因有:


(1)匝间有严重的短路故障,测试绕组的匝间绝缘时三相的波形会严重不重合。


(2)用错线圈或绕组匝数有误,此时三相电阻的不平衡度会很大。


(3)并联支路数有误或接线有错误,可测量绕组的三相冷态电阻,与标准值会有较大的差异。


    交流三相发电机的三相不平衡会损坏绕组,影响电机的使用寿命,严重的会很快烧毁绕组。正确的进行分析交流三相发电机三相不平衡产生的原因,能够有利于交流三相电机故障的修理和电机的维护。
