三相不平衡治理装置SPC简单的来讲就是用于低压配电用户侧，治理三相电流不平衡，补偿无功及谐波补偿的综合电能质量治理装置。本文主要讲解一下关于三相不平衡调节装置的配件，好让刚开始接触三相不平衡调节装置的朋友更容易理解其硬件组成的基础知识。

    从外观上看，三相不平衡治理装置就是一个长方形的铁箱子，但很多朋友都没有去真正了解过它内部到底是什么样子，估计很多人都对其内部的构造很好奇，接下来我们就来更深入的了解一下。该装置主要是由：机箱、温控、风扇、塑壳断路器、浪涌保护器、SPC模块这些配件组成的。

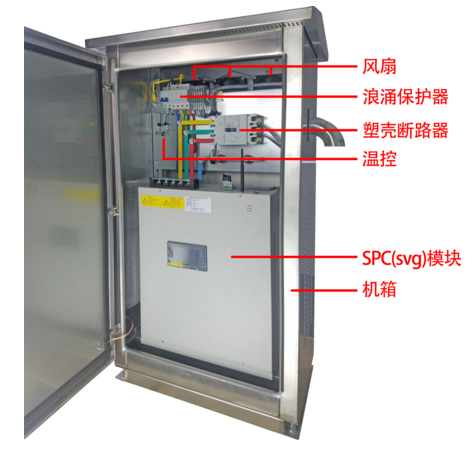

三相不平衡调节装置内部的全貌

一、接下来我们详细介绍下三相不平衡调节装置的各种配件

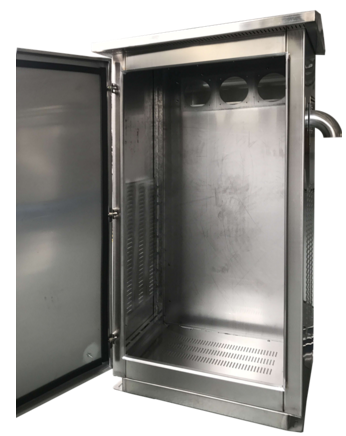

（1）机箱：三相不平衡调节装置的整机机箱采用304不锈钢材质。

    304不锈钢具有很强的韧性和耐腐蚀性能，比较适用工业和食品医疗等需要耐腐蚀性能的行业。 IP44防护等级：防>1.0mm的固体直径大于1mm的线或片状物、直径超过1mm的固体、防溅任何方向溅水应无有害影响，这很好了保证了三相不平衡调节装置在户外工作的安全性。

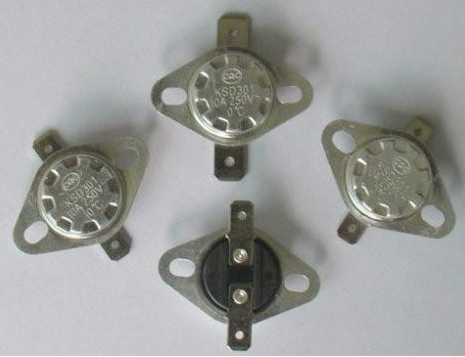

（2）温控：突跳式温控开关

    内置温控开关的作用就是精确的测量机箱内温度，把测量的温度信号传至温控器内部与温控器设定温度进行对比，避免设备因为工作温度过高而造成意外的事故。

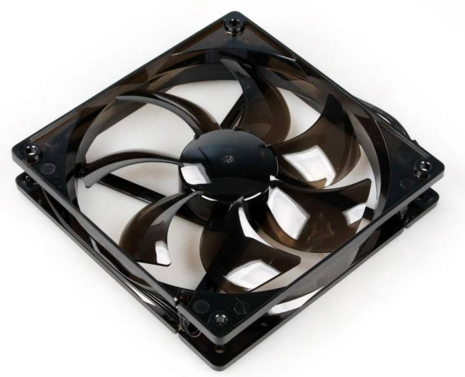

（3）风扇：采用了三个轴流风机

    当内部温度达到40摄氏度就会启动风机，解决三相不平衡调节装置内部的散热问题，降低设备的内部温度，延长设备的使用寿命。

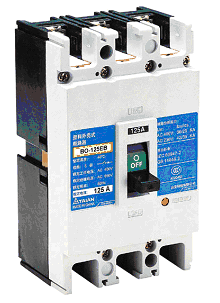

（4）塑壳断路器

    采用的是NM1系列塑料断路器采用国际先进技术设计、开发的新型断路器之一。该断路器具有体积小、分断高、飞弧短等特点， 当电网出现不正常情况时，比如过载、失压、欠压、短路等，能自动的把负载从电网断开。因为这些不正常情况将危及操作人员的安全或设备的正常运行，甚至引起人身死亡事故及造成火灾等等恶劣情况。

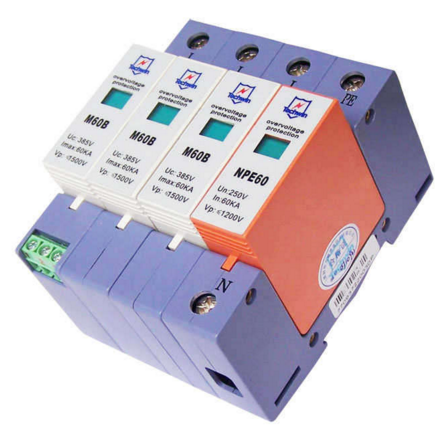

（5）电源防雷器

    采用CPM-R系列的电源防雷器产品，这是新一代抑制感应雷或其他原因在供电网络中产生的过压、过流、浪涌的内置断路装置的专业防护产品。很好的避免了雷电以及大型电气设备的瞬间过电压等因素造成的造成设备或元器件损坏。

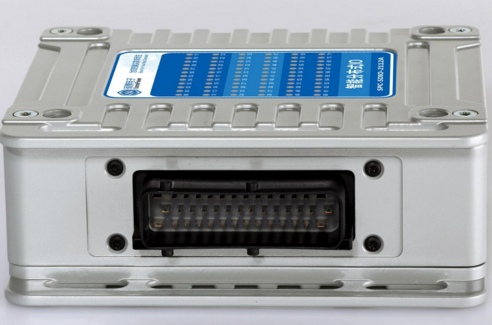

（6）SPC模块

    真正实现我们调节三相电流不平衡，无功补偿及谐波治理的就是SPC模块。

以上所述就是关于三相不平衡治理装置内部的各个主要硬件构成的详细讲解了，不清楚的朋友可以好好了解一下。
