电网运行中常见安全问题:电弧光故障、配电网三相不平衡、配电网设备故障。配电网400V低压供电方式中,一般采取三相四线制供电,变压器出囗三相负荷理论上应该达到对称,但是在低压配电网中存在大量的单相负荷,由于单相负荷的分布不均和投入的时间不同时性,使得三相负荷不平衡成为低压配电网运行维护中一个比较突出的问题。

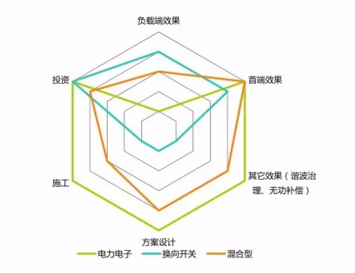

那么如今的三相不平衡治理系统综合了电力电子及换相开关各自的优点,既能从负载端对负荷进行调节,同时又能从首端保证治理后三相不平衡指标时刻满足要求,还能对低功率因素,谐波等电能治理问题进行综合治理,能达到标本兼治的目的。下图为几种治理方式的比较:
注:图中治理效果越好值越高,投资越低,施工及方案设计难度越低值越高。

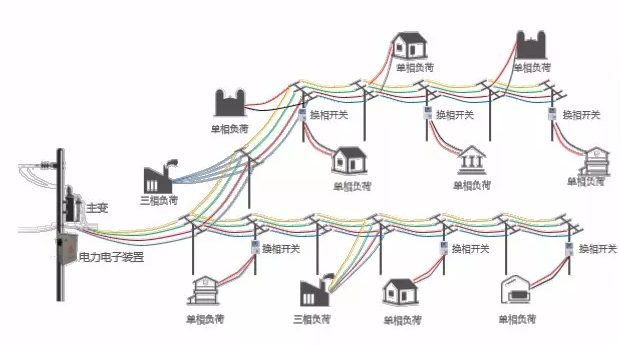

(1)下图为三相不平衡治理装置设备的安装图示:
注:电力电子治理装置安装在变压器的低压侧,靠近主变安装。换相开关需根据三相不平衡度即负荷分布情况,确定安装地点。

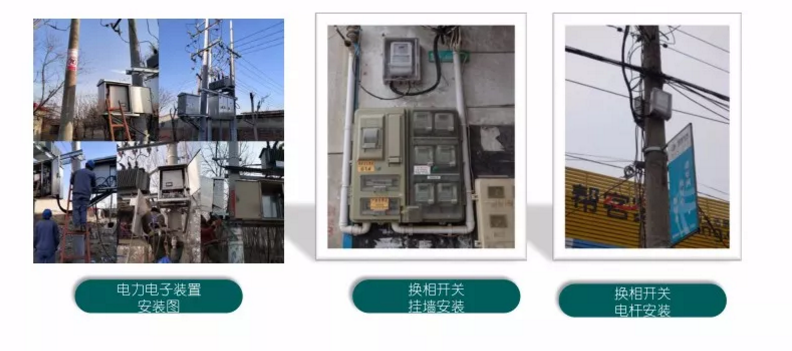

(2)下图为三相不平衡治理装置设备安装的现场照片:
