三相不平衡治理装置主要是由主控制器与换相开关组成，其中主控制器是整个装置的控制核心，而换相开关是装置的执行机构，它们两者之间都是通过GPRS无线通讯进行信息交互的，两者相互配合完成对配网三相不平衡问题的治理。

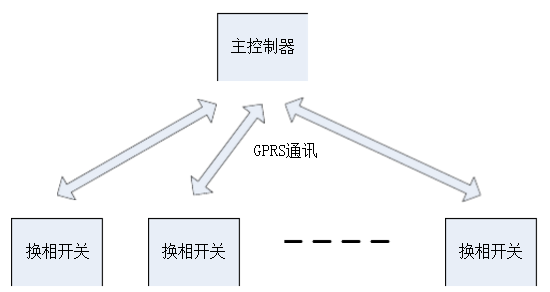

一、三相不平衡治理装置系统示意图如下图所示：

    （1）主控制器可以说是整个装置的控制终端，而每套装置只有一个主控制器。它主要负责采集整个装置的各种状态信息和数据，然后通过逻辑运算发出各种指令完成整个装置的操控。它检测配网总线的电压信号，接收换相开关上传的负载电流数据，计算负载平衡度及分布情况，通过分析计算给各个换相开关发出换相命令。接收换相开关上传的运行状态和故障信息，然后做出相应的控制操作。

    （2）换相开关是装置的分支和执行机构，根据配变的容量与负载的分布情况不同可灵活选择换相开关的容量和数量。其主要是负责采集负载电流数据，与自身的状态信息一起通过GPRS无线通讯上传给主控制器。接收主控制器的换相命令进行换相操作，接收主控制器的故障保护命令进行相应的操作，显示自身的运行状态信息。

    需要注意的是三相不平衡治理装置中只有一个主控制器，但是换相开关的数量却是没有固定的，大多数都是根据现场应用情况来进行配备数量不等的换相开关。换相开关与主控制器之间通过GPRS无线通讯的方式实现信息交互，这样现场应用安装灵活。

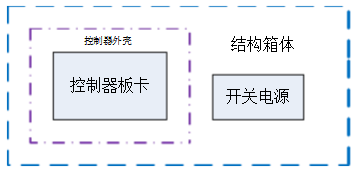

二、主控制器组成如下图所示：

主控制器是由控制器外壳、结构箱体、开关电源、控制器板卡组成的。

（1）控制器外壳：对控制板起到一定的防护作用，正面设计有标识区、指示灯区，手动设置区。

（2）结构箱体：安装控制器所有器件，可户外、户内安装使用，可柱上安装，防护等级要求达到IP54。

（3）开关电源：开关电源为主控制器提供电源，电源入口从配网取电，额定电压为220V/50Hz，输出为DC24V，负载额定功率约为20W，选取衡孚的HF-35W-SE-24。

（4）控制器板卡：控制器板卡是主控制器的核心部件，电源输入为DC24V，要具备电压检测功能、开入开出功能、通讯功能、逻辑运算功能。
