HKK-SVG静止无功发生器-三相不平衡治理装置：

一、三相不平衡治理装置功能：

满足用户需求：

• C0SΦ=0.99

•容性感性无功补偿 •三相不平衡补偿

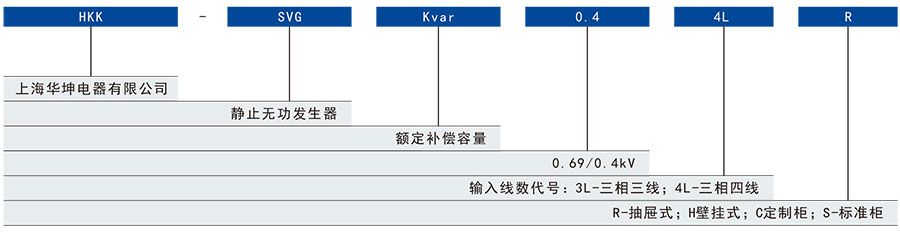

二、三相不平衡治理装置型号及含义：

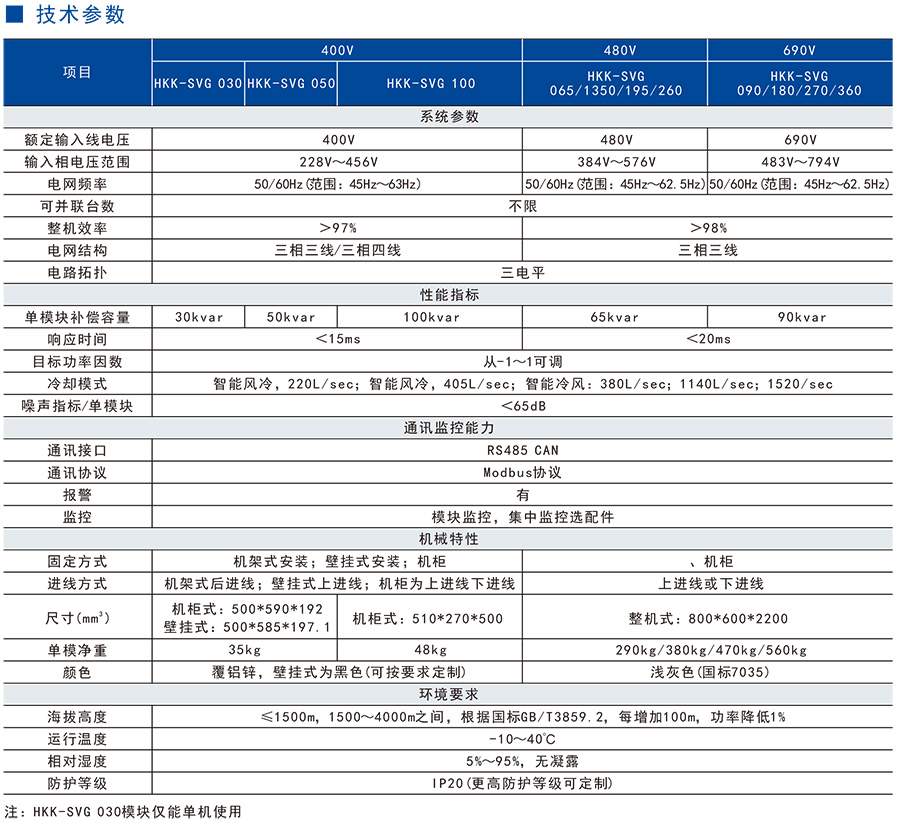

三、三相不平衡治理装置技术参数：

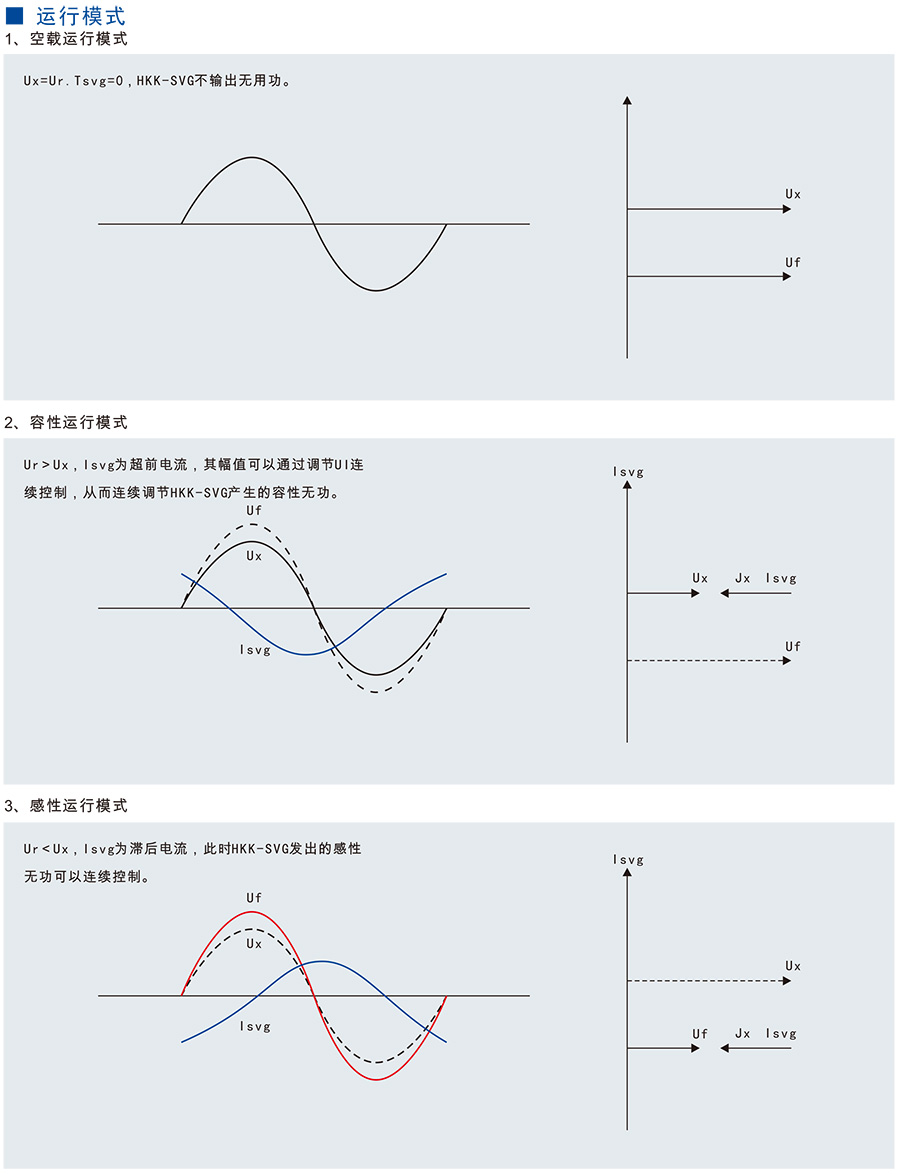

四、三相不平衡治理装置工作原理：

HKK-SVG静止无功发生器是采用全控型电力电子器件组成的桥式变流器来进行动态无功补偿的装置。其基本原理是指将自换相桥式电路通过电抗器直接并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流，使该电路吸收或者发出满足要求的无功电流，从而实现动态无功补偿的目的。

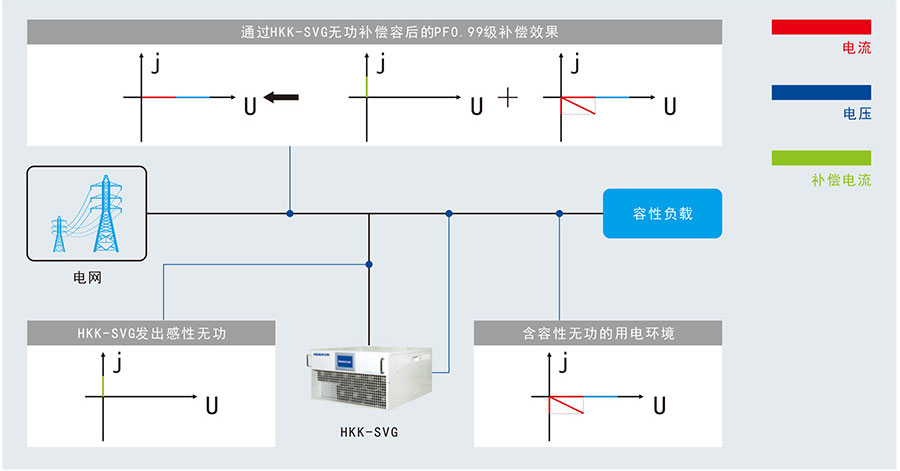

1、HKK-SVG补偿容性无功(矢量图）

2、HKK-SVG补偿感性无功(矢里图）

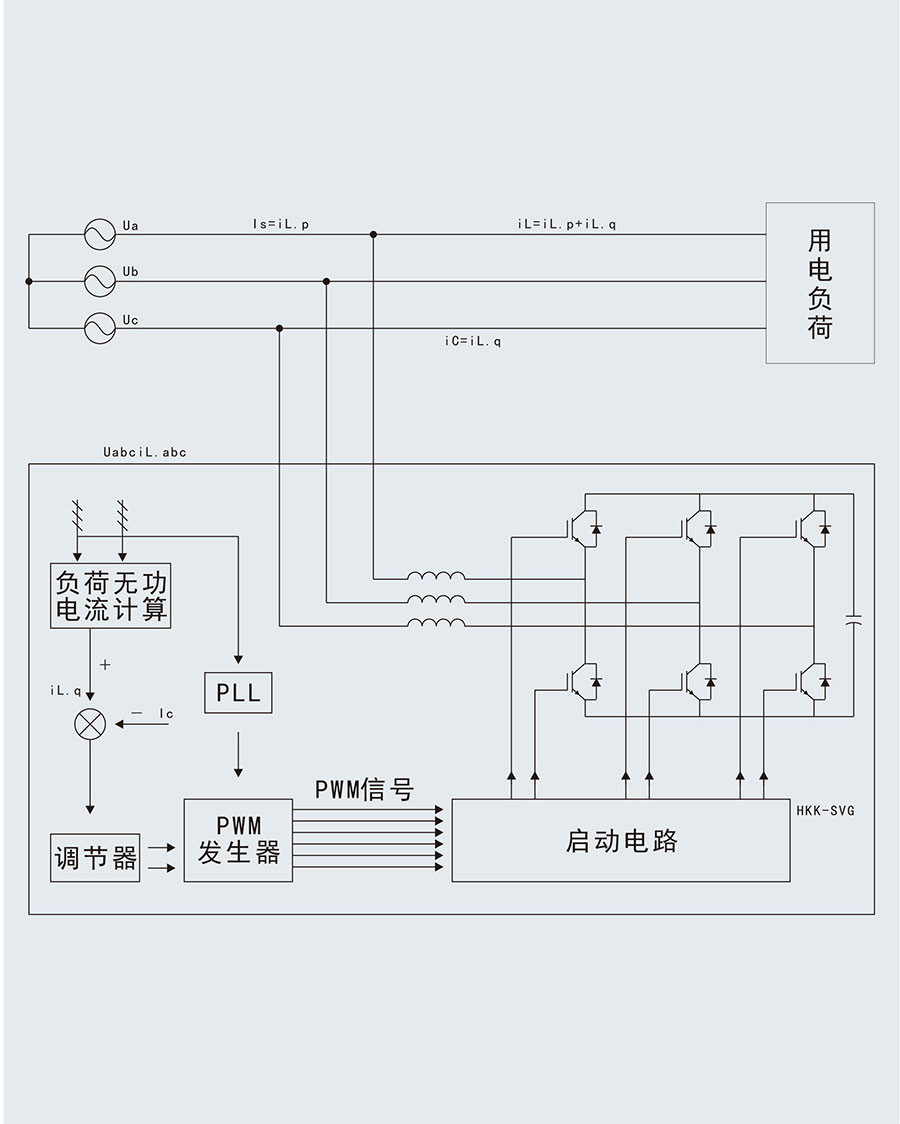

3、HKK-SVG原理图

五、HKK-SVG产品特征：

优良效果：

1、优良的无功补偿效果

•COS0O.99级无功补偿功能

•三相不平衡补偿功能

•容感性负教-1~1补偿效果

•可有效避免因未及时无功补偿而带来的利率电费罚款

稳定快速：

2、稳定快速的无功补偿效果

•实时补偿，全响应时间小于15ms

•动态响应时间小于50 μs

•无过补、无欠补、无谐振

•补偿容量等于安装容量，不受系统电压跌落影响

元器件式：

3、模块化设计实现元器件式产品应用

•元器件式产品设计理念，与通用无功补偿应用方式一致

•单模块容量包含50kvar , 100kvar，单柜可达500kvar，用户还可自行设计柜体

•易使用、易运输、易维护

多种组合：

4、适应任意工况的组合应用

•HKK-SVG无功补偿

•HKK-SVG+HKK-SVC 无功补偿

•HKK-SVG+HKK-APF 补偿

持久耐用：

5、服务寿命长

•设计寿命为10万小时,免维护
