HKK-APF有源电力滤波器-机架式三相不平衡治理装置简介：

一、机架式三相不平衡治理装置功能：

满足用户需求：

• PF=0.99 THDi <5%

•2~50次谐波补偿

•容性感性无功补偿

•三相不平衡补偿

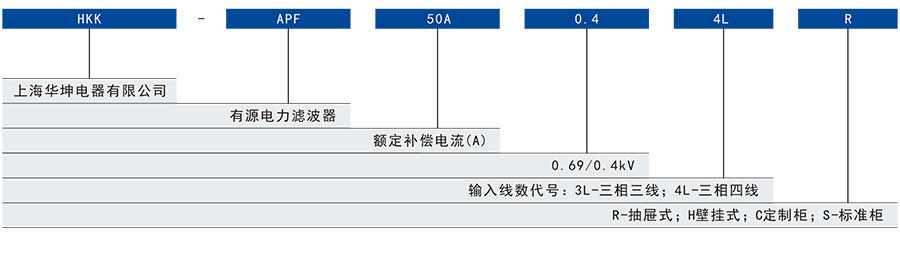

二、机架式三相不平衡治理装置型号及含义：

三、机架式三相不平衡治理装置技术参数：

四、HKK-APF机架式三相不平衡治理装置工作原理：

有源滤波器通过外部电流互感器CT，实时检测负载电流，并通过内部DSP计算，提取出负载电流的谐波成分，然后通过PWM信号发 送给内部IGBT,控制逆变器产生一个和负载谐波大小相等，方向相反的电流注入到电网中补偿谐波电流，实现谐波治理的功能。

各次谐波电流与基波电流叠加最终表现为非正弦波形

五、实现电能质量系统：

谐波补偿:HKK-APF可同时滤除2~50次谐波，或根据需要有选择的设置谐波电流的补偿次数及各次谐波的补偿率。

无功补偿:容性感性(-1〜1)无级补偿，PF 0.99无功补偿效果。

不平衡补偿:三相有功不平衡补偿，三相无功不平衡补偿、分相补偿。

六、全面保护功能提升用户应用稳定性：

学习功能:除了傅里叶算法外，华坤独创了智能傅里叶算法，能够自动学习电网环境及系统阻抗，有效避免系统震荡，使系统达到稳定的补偿状态。

谐振监测:负载变化过程中，若出现谐振，HKK-APF自判断并退出系统，同时报警，避免故障。

温度监测:实时监控ABC三相发热器件和电感（IGBT)温度，当温度过高时会发出过温警报，自动关闭停止补偿。

各种保护:HKK-APF具备各种保护功能：过电压、欠电压、过电流、短路保护等。

七、产品细节展示：

•高频电感

•IGBT (绝缘栅双极型晶体管)

•DSP(数字信号处理器）

•接近无电线设计——铜排

•独立风道设计

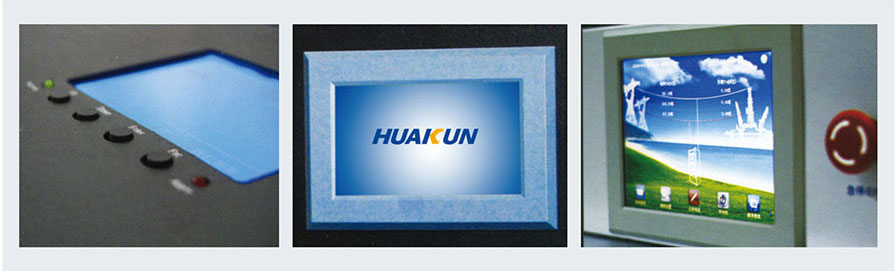

•HKK-APF100A模块配备3.8英寸LCD显示屏

•HKK-APF 25A/50A/60A/150A配备4. 3英寸全彩触摸屏

•整柜采用8英寸全彩触摸屏

八、产品结构尺寸：

1、HKK-APF机架式产品尺寸

2、HKK-APF壁挂式产品尺寸

九、HKK-APF/3L系列有源电力滤波器在六脉冲整流设备中的典型应用实例：

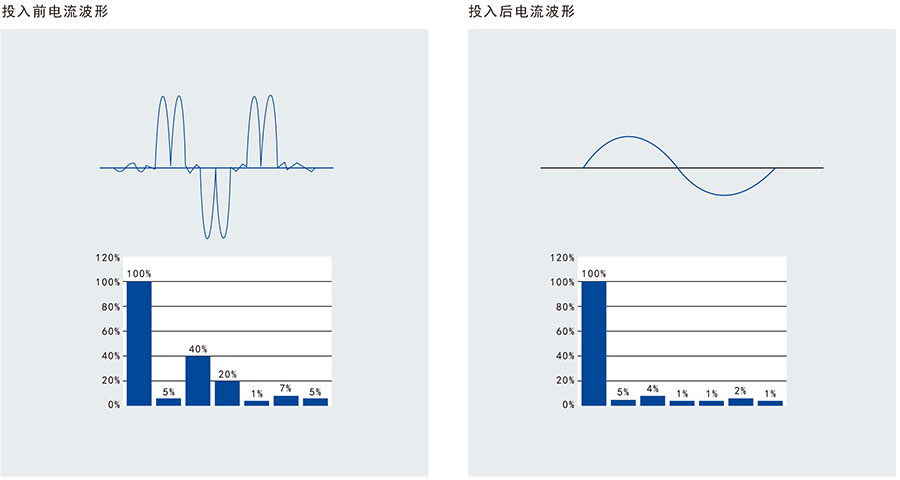

六脉冲整流设备是工业系统应用最普遍的非线性负载，其产生的谐波主要为5、7、11和13次。从HKK-APF/3L有源电力滤波器投入前后电源侧的谐波含量对比可以看出强大的滤波能力。

十、HKK-APF/4L系列有源电力滤波器在商业建筑中的典型应用实例：

商业建筑领域大量使用的焚光灯、电脑、UPS、电梯、变频空调等非线性设备，不仅严重污染电网，而且其产生的三次谐波叠加到中性线，使中性线发热，严重威胁配电系统安全。针对商业混合负载，我公司推出HKK-APF/4L系列有源电力滤波器。

HKK-APF以其强效优良的中线谐波治理能力，保障了商业建筑系统安全稳定可靠运行。

十一、便于融入系统的设计：

独立风道:华坤不一样的多层空间散热设计，可有效隔绝环境中粉尘粘附，提高产品散热效率。设计过程中无需额外考虑环境因素，能够适应不同的环境系统。

模块化设计:华坤HKK-APF采用模块化设计，体积小重量轻，安装时无需吊机、叉车等大型设备、省时、省力。壁挂式设计，安装灵活，特别适用于空间小的场所。

灵活稳定:25~150A五种容量模块，任意容量组合并机，单柜容量可达600A，满足不同容量需求。任意模块都能实现功能，任意模块出现问题，其余模块都能够正常运行，以保证系统安全运行的连续性。

十二、良好地人机交互体验：

监控手段:华坤HKK-APF针对不同的机型配备多种监控方式，包括3. 8英寸LCD显示屏、4. 3英寸触摸彩屏、8英寸全彩液晶触摸屏及后台监控软件，以适应用户不同的需求。

谐振监测:通过HKK-APF的监控系统，用户可清晰了解如补偿前后系统波形图、频谱图、电流有效值大小、THDi、THDu、功率因数、有功功率、无功功率、视在功率等系统的电能质呈改善情况。
