■适用范围

HKKM3E系列电子式塑料外壳式断路器（以下简称断路器） .适用于交流50Hz (或60Hz），其额定绝缘电压为800V.额定工作电压400V或690V.额定工作电流至800A的电路中作不頻繁转换及电动机不频繁起动之用，断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限.短路瞬时和欠压保护功能.缺相保护功能（可选）.能保护线路和电源设备不受损坏.断路器保护特性齐全.精确.能提高供电可靠性. 避免不必要的停电.其中“Z、 B”型控制带有通讯接口.可进行“四遥”.以满足控制中心和自动化系统的要求。

断路器按照其额定极限短路分断能力.分为M型（较高分断型）.H型（高分断型）二种。该断路器具有体积小、分断能力高、飞弧短、抗振动等特点。

断路器可垂直安装（即竖装），亦可水平安装（即横装）。

断路器具有隔离功能，其相应符号为：“  ”。

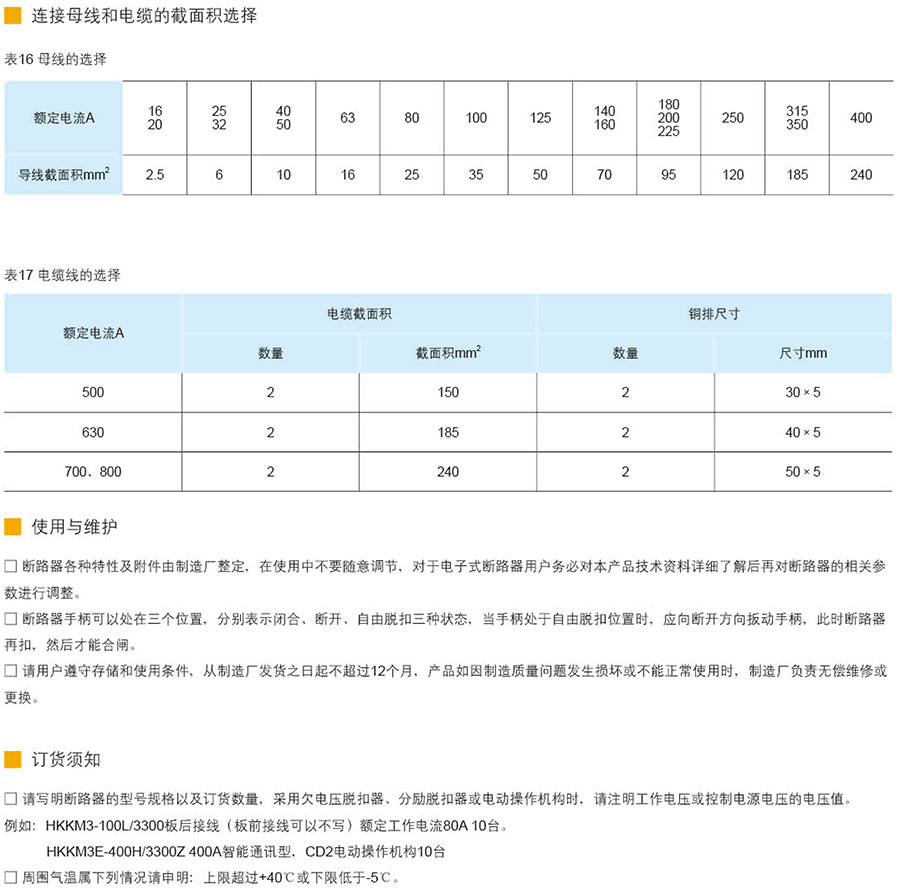

断路器不可倒进线.即只允许1、3、5接电源线2、4. 6接负载线。

断路器具USB接口.可连接编程器.进行参数修改.故障读取。

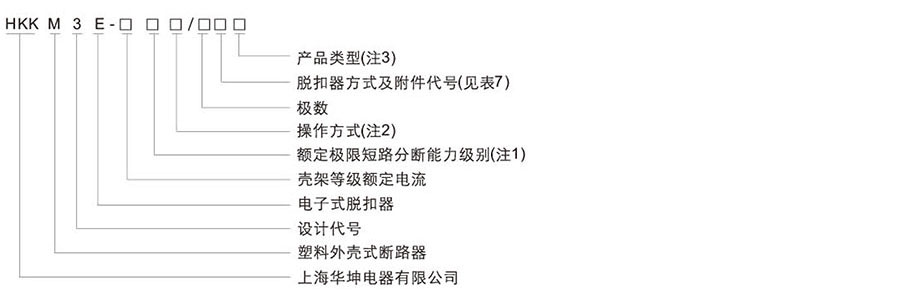

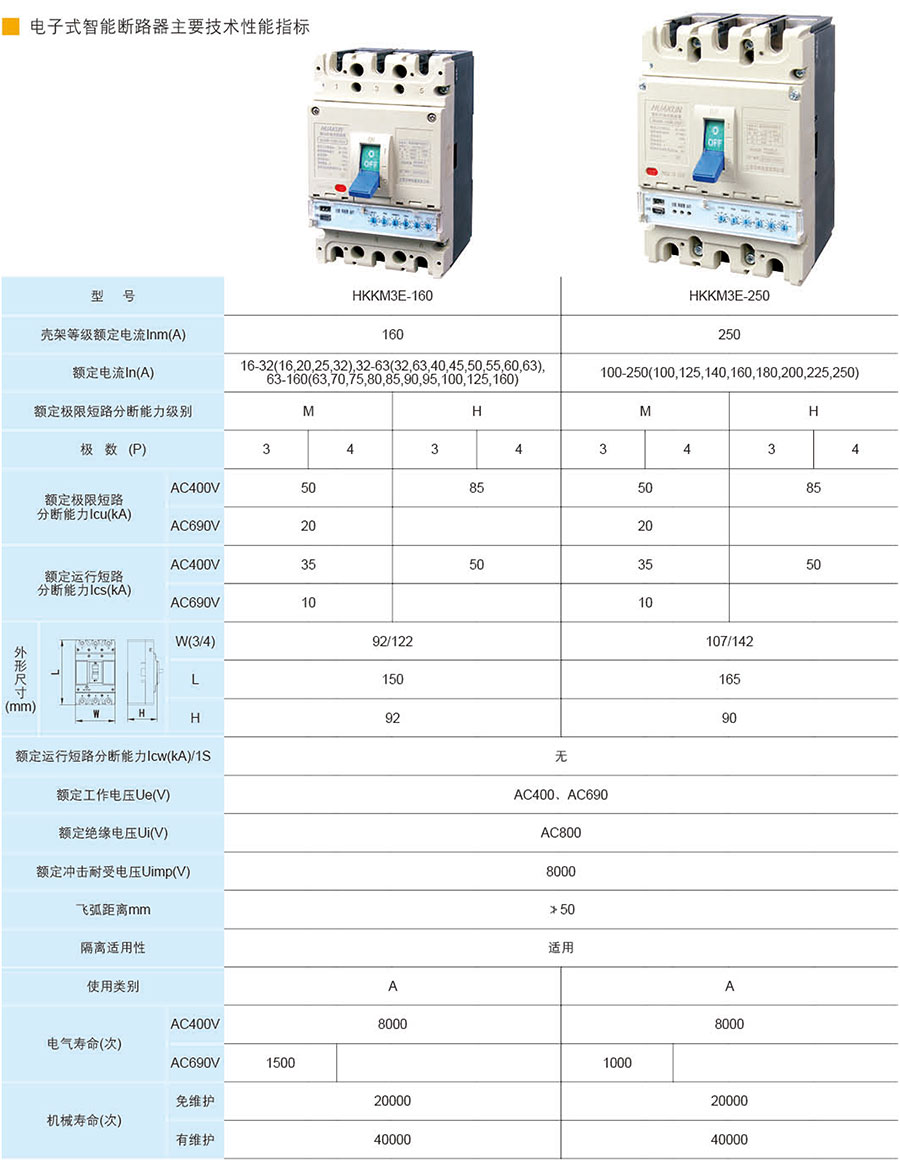

■型号及其含义

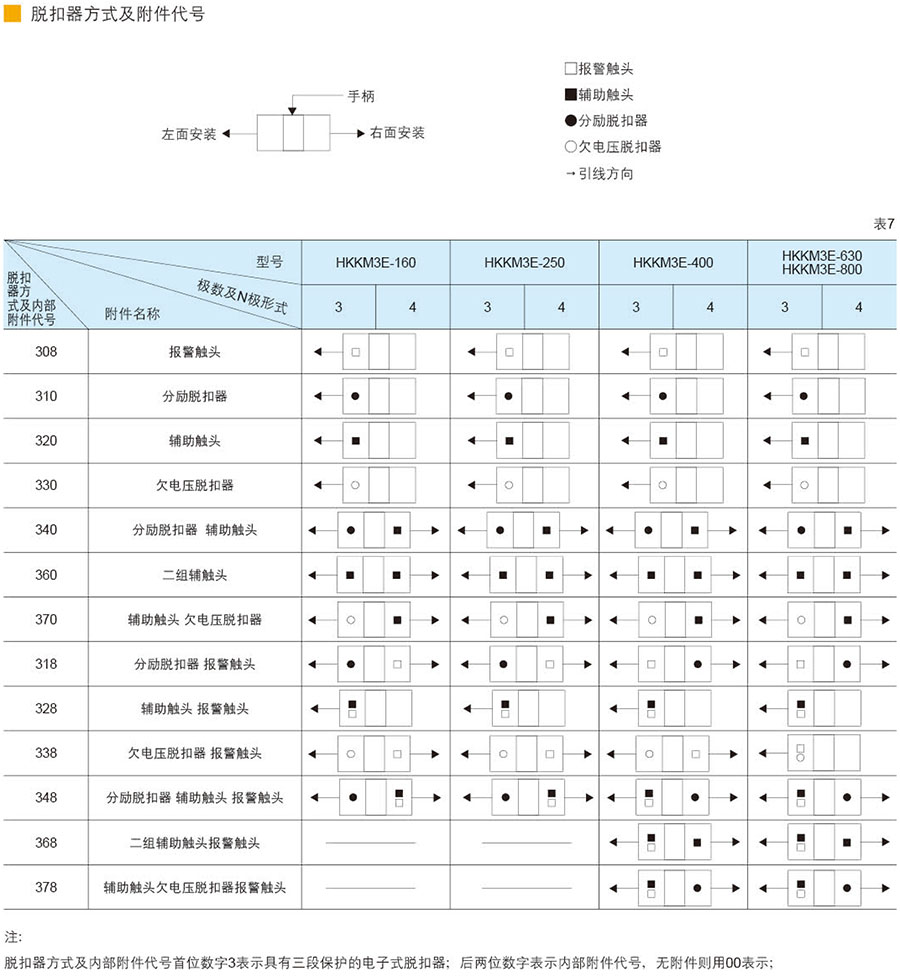

注:

1.按额定极限短路分断能力的高低分为M型（较高分断型）、H型（高分断型）。

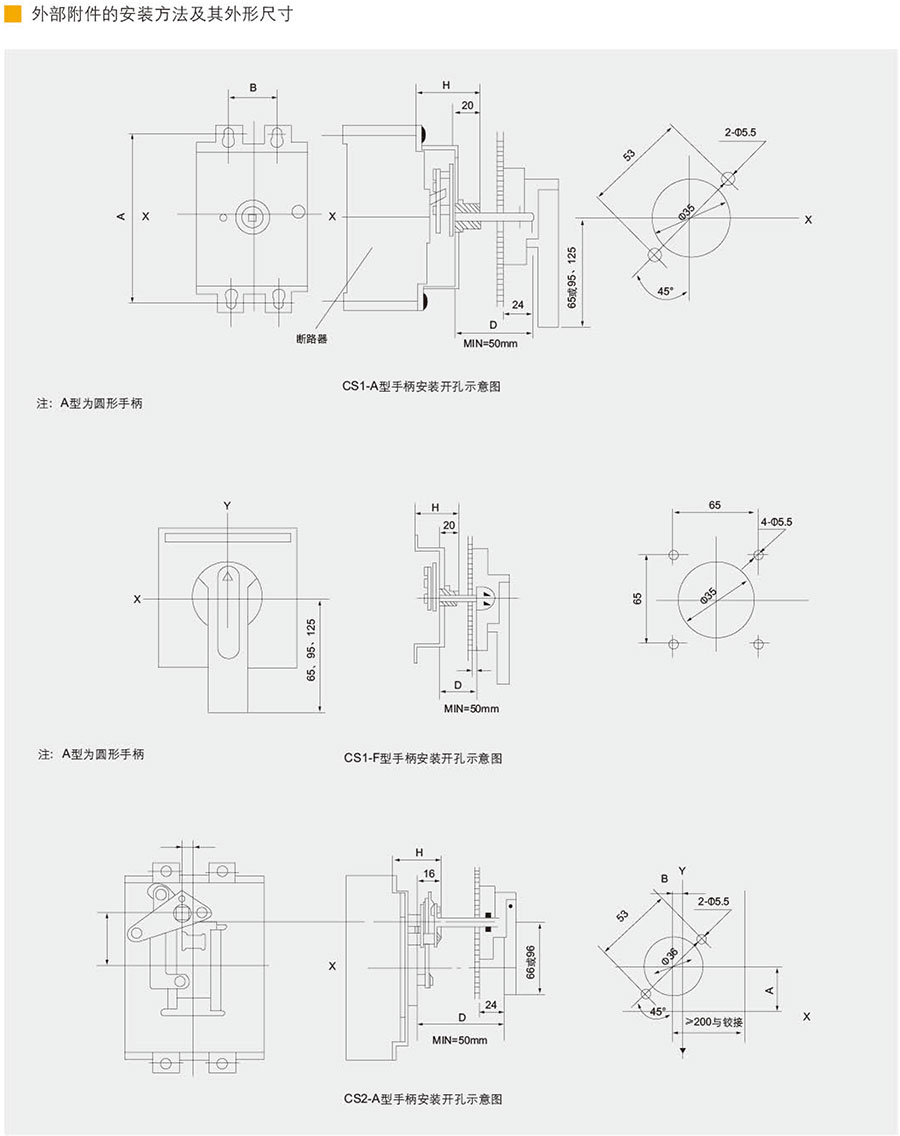

2.手柄直接操作无代号：电动操作用P表示：转动手柄用Z表示。

3.基本型无代号.智能通讯型用Z表示，编程通讯型用B表示。

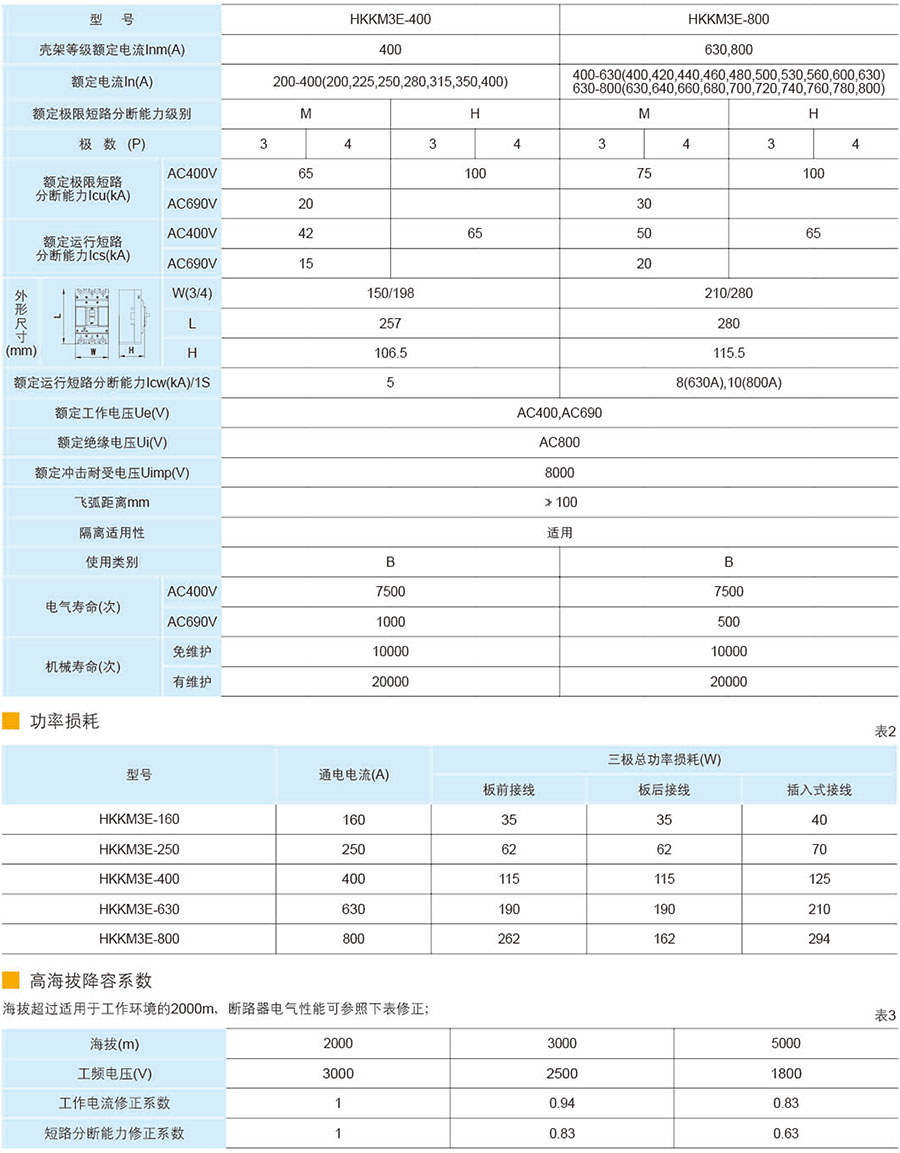

■正常工作环境

□海拔：<2000m

□环境温度：-5℃~+40℃

□能耐受潮湿空气的影响

□能耐受盐雾、油雾的影响

□断路器主电路的安装类别为III，其余辅助电路.控制电路安装类别为II。

□上限温度+40C时.空气的相对湿度不超过50%.在较低的湿度下可以允许有较高的相对湿度.对由于温度变化偶尔产生的凝露应采取不一样的措施。

□上限倾斜度为22.5°

□在无爆炸危险的介质中.且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方

□在没有雨雪侵袭的地方

■断路器符合标准

□IEC 60947-1及GB14048.1《低压开关设备和控制设备第1部分：总则》。

□IEC 60947-2及GB14048.2《低压开关设备和控制设备第2部分：断路器》及附录F《带电子过电流保护的断路器的附加试验》。

□IEC 60947-5.1及GB14048.5《低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式控制电路电器》

■断路器符合标准

□IEC 60947-1及GB14048.1《低压开关设备和控制设备第1部分：总则》。

□IEC 60947-2及GB14048.2《低压开关设备和控制设备第2部分：断路器》及附录F《带电子过电流保护的断路器的附加试验》。

□IEC 60947-5.1及GB14048.5《低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式控制电路电器》

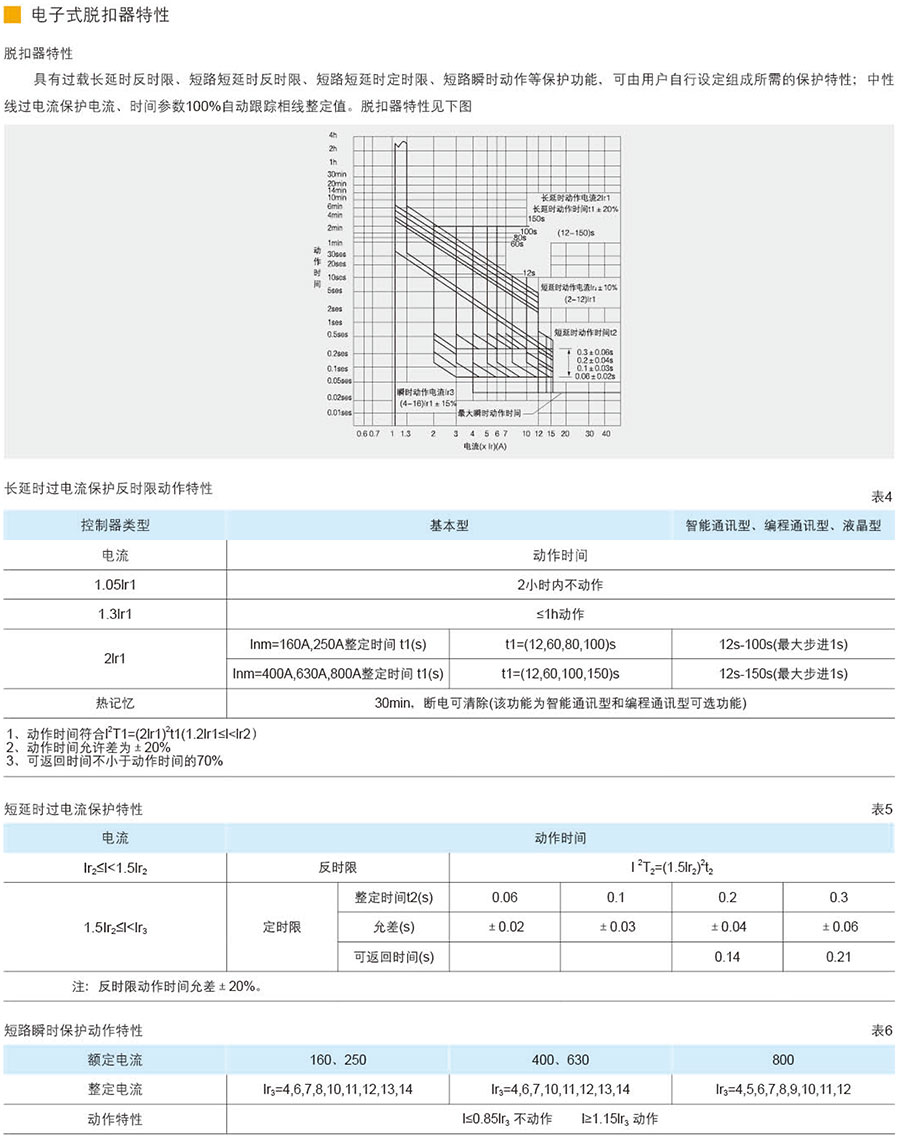

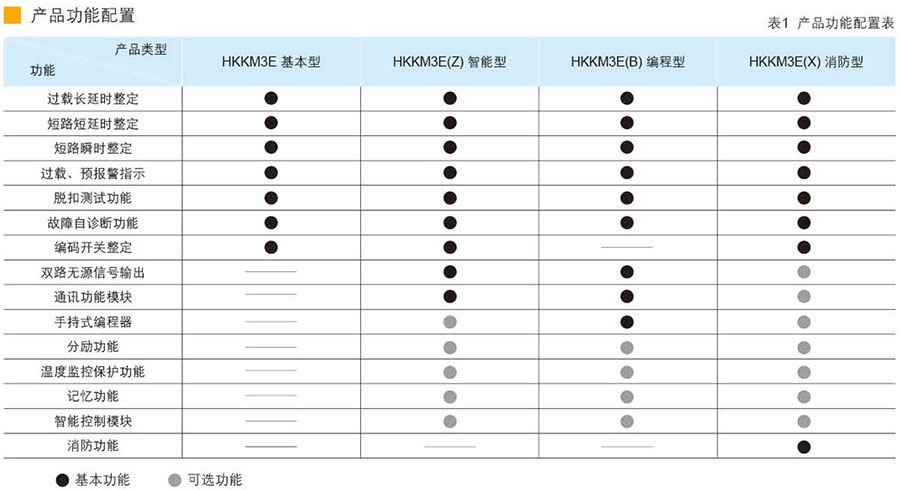

■主要功能及特点

智能型控制器是塑壳断路器的核心部件.应用于电动机保护或者配电保护.实现测量、保护、控制和通信功能于一体.使线路和电源设备免受过载、短路、接地等故障危害。

□采用MCU微处理控制器.性能稳定可靠：该智能控制器能自供电源.只要一相通电.当电流不低于其额定值的20%时.都能保障保护功能正常工作；

□选择性配合具有三段保护：使用类别为B类的断路器与连接在同一电路中的其他短路保护装置在短路条件下具有选择性配合；过载长延时反时限、短路延时（反时限、定时限）.短路瞬时等保护功能参数的整定；

□具有动作电流、动作时间三段保护参数设置，可进行4-10档调整：用户可根据负载电流要求对控制器进行设置调整，也可根据用户要求选择关断相应功能（定制功能，需用户定货时注明）；

□大电流瞬时脱扣功能：当在断路器闭合运行时.如遇到短路大电流（≥20lnm)，断路器磁脱扣机构可直接脱扣.双重保护更加可靠安全；

□具有脱扣测试（试验） 功能：输入直流DC12V电压试验断路器动作特性；

□故障自诊断功能：对智能控制器自身的工作状态和运行情况进行保护和检测；

□具有预报警指示.过载指示：当负载电流达到或超过设定值时相应导光柱导出光源；

□磁通变换器双气隙技术：工作更可靠稳定，杜绝误动作、脱扣可靠、功率微小；

□保护精度高：过载保护.短路短延时保护动作时间精度±10%；短路瞬时保护动作值精度为±15%；

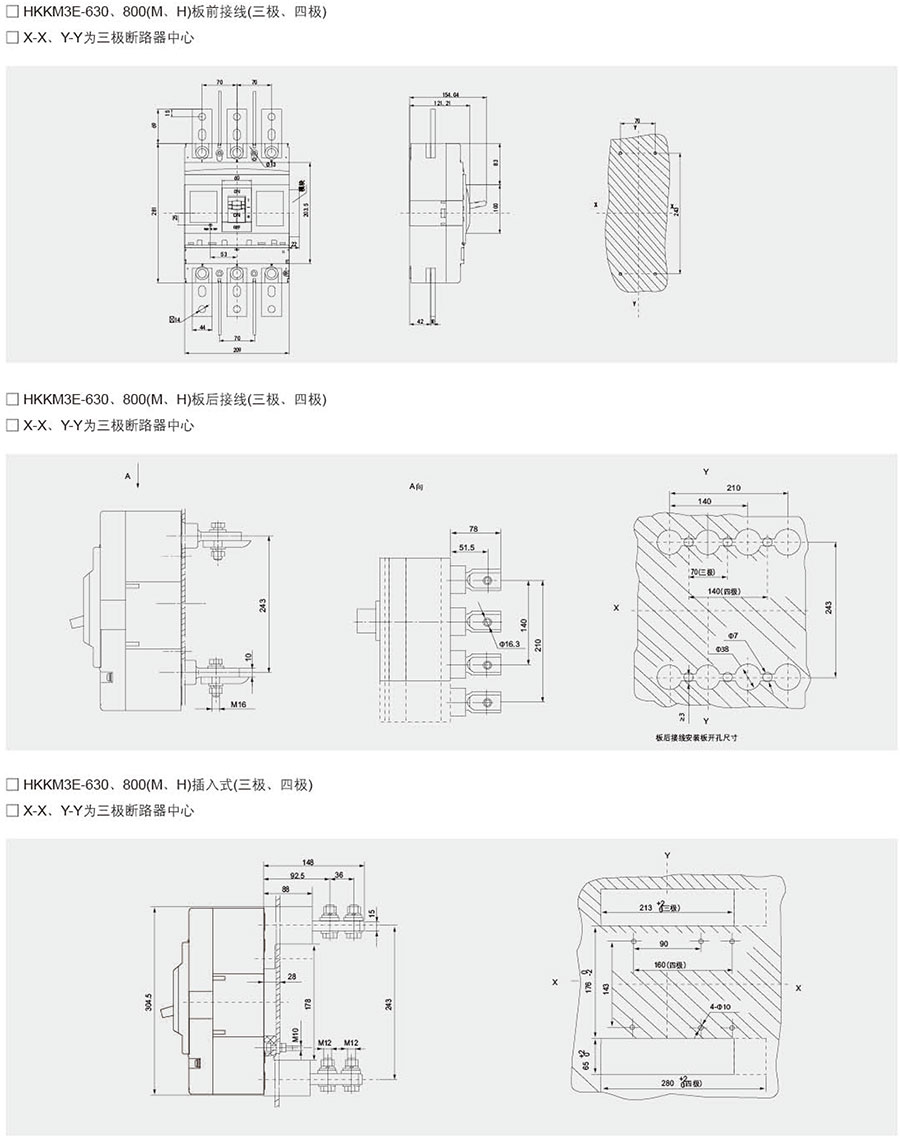

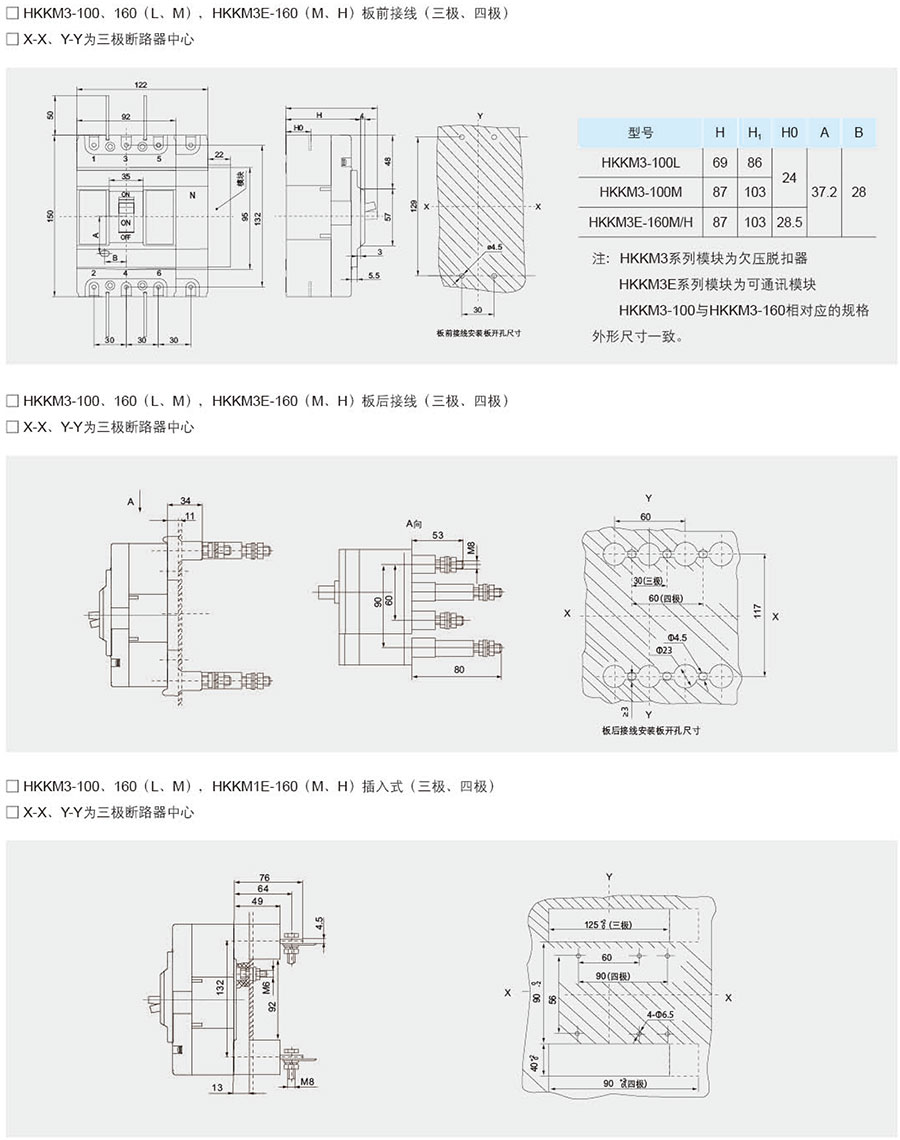

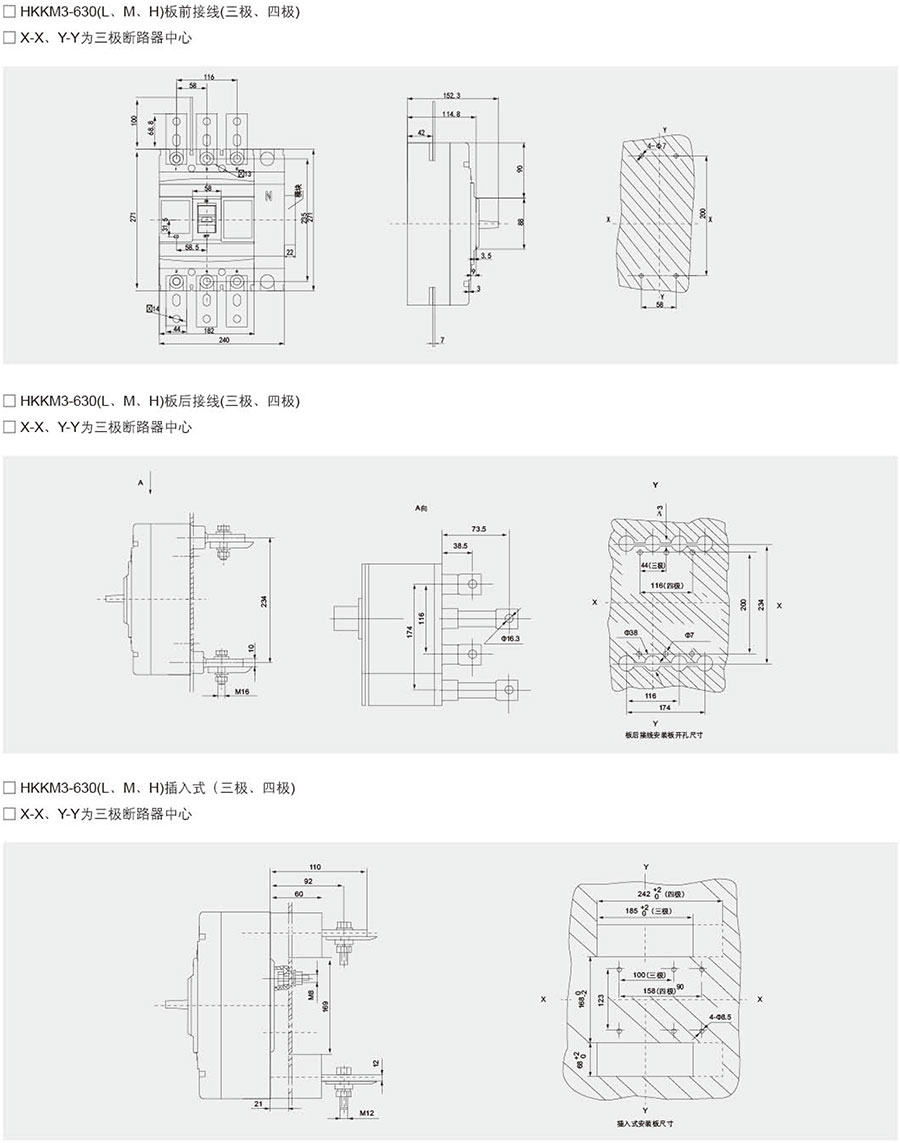

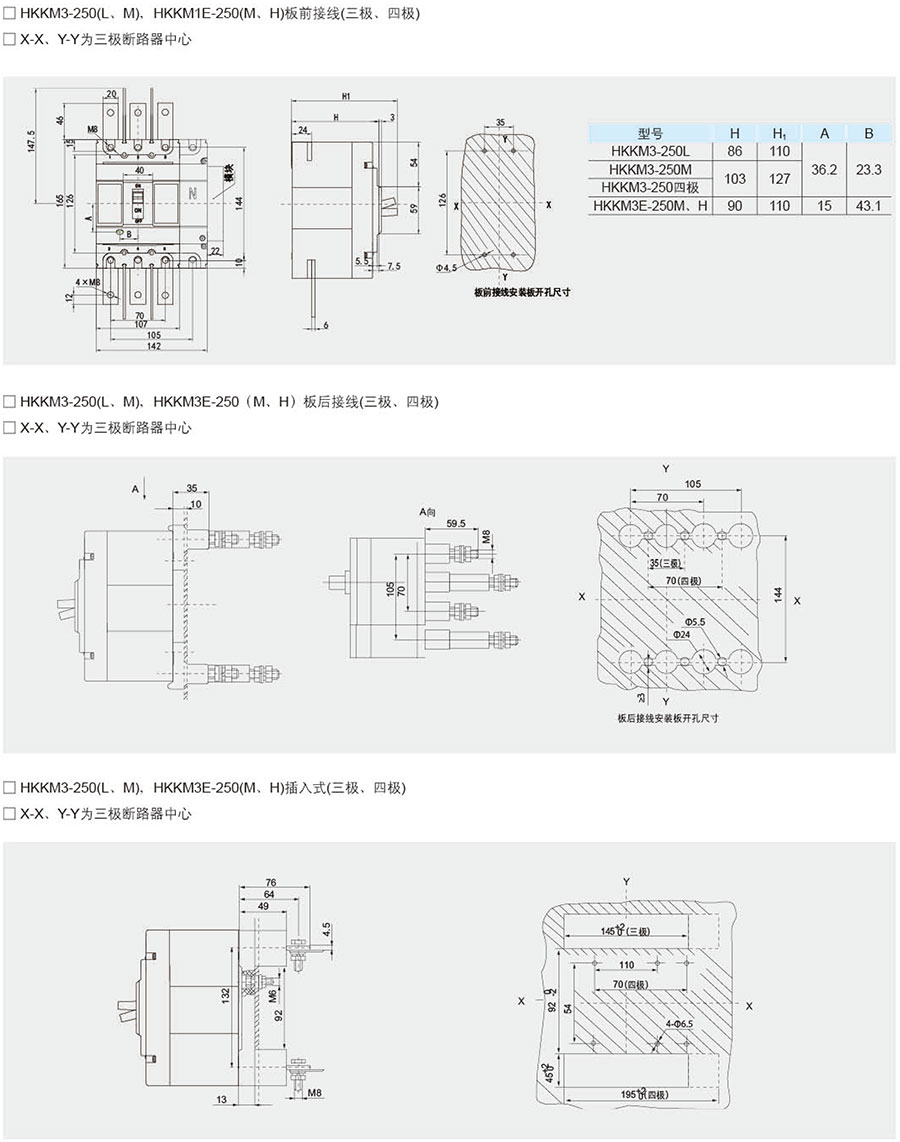

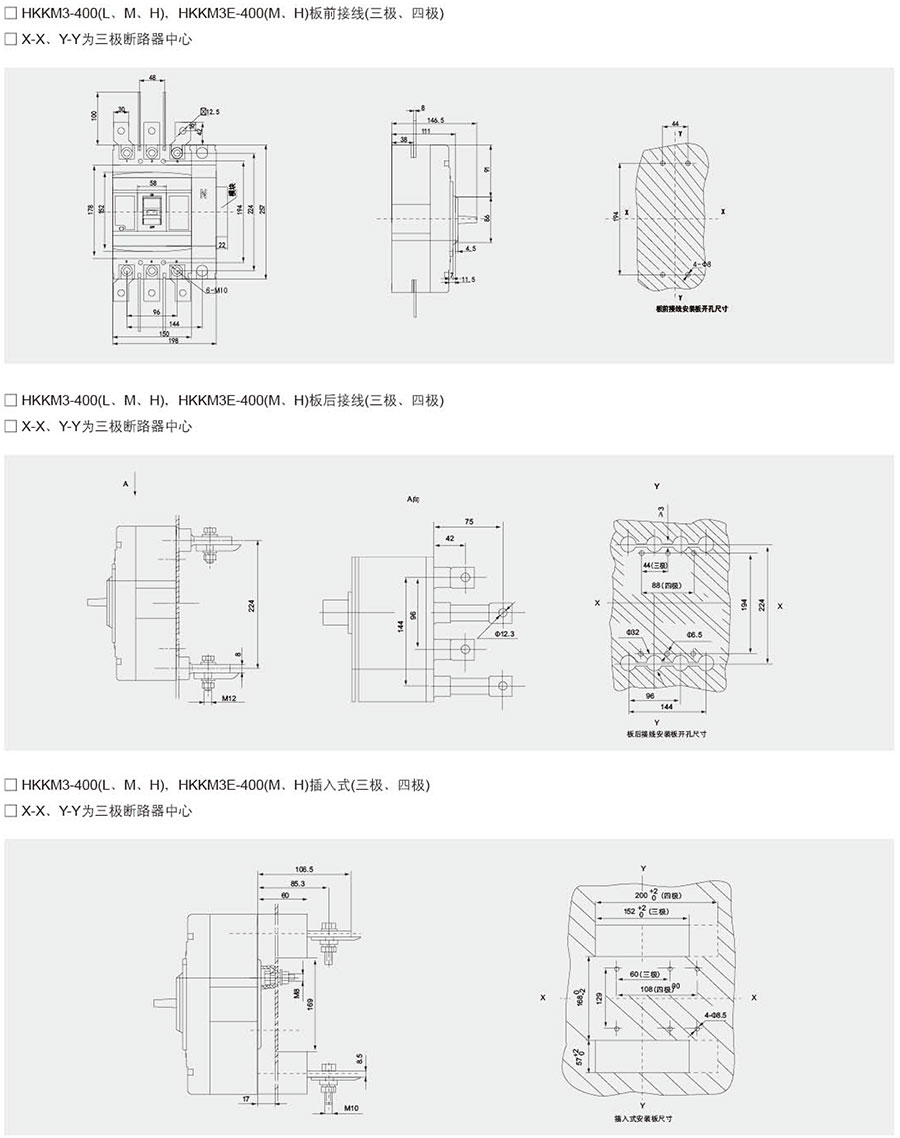

□安装具有互换性：外形尺寸、安装尺寸与HKKM3系列塑壳式断路器同规格尺寸相同（注：其中HKKM3E-630与HKKM3-800相同）；

□搭载USB数据接口，实现更好人机互动；

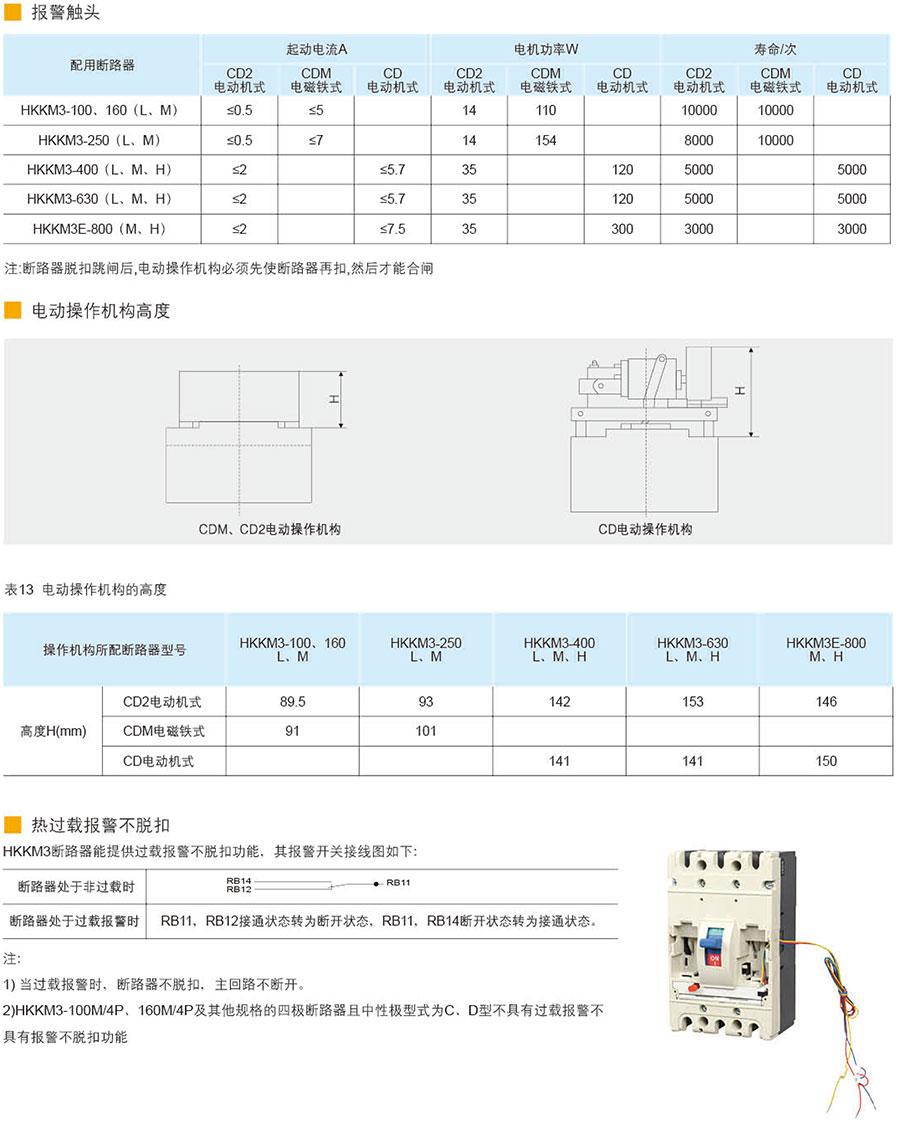

□具有过载报警不脱扣功能；

□安装零飞弧罩可实现零飞弧功能；

■可选功能

□双路无源信号输出功能：供发信号（或报警）用，容量AC230V5A:

□具有过载热记忆功能：过负荷热记忆功能、短路（短延时）热记忆功能：

□具有消防分励功能：过载报警不脱扣（提供一对无源触点）并提供分励脱扣功能：

□具有通讯功能：标准的RS232、RS485. Modbus现场总线协议：

□可连接手持式编程器：对断路器各种保护参数进行设定和进行近10次故障査询及各种状态显示等：

□可连接智能控制模转：转换光隔离触点佶号输出：

■功能详解

□通讯功能

通过通讯协议转换卡可方便接入PROF旧US-DP协议网络.DEVICE-NET协议和其它配电自动化货网络中，具备遥控.遥调、遥讯和遥测功能.可实现对断路器远距离操作达到远距离电力调度

•遥测：电网的工作参数、负载电流.故障参数等：

•遥讯：断路器的各种参数.脱扣特性.额定电流等：

•遥调：计算机远程调节断路器的各种保护参数.脱扣特性、额定电流等：

•遥控：计算机遥控幵关的断开等

主要功能及特点

智能型控制器是塑壳断路器的核心部件.应用于电动机保护或者配电保护.实现测量、保护、控制和通信功能于一体.使线路和电源设备免受过载、短路、接地等故障危害。

□采用MCU微处理控制器.性能稳定可靠：该智能控制器能自供电源.只要一相通电.当电流不低于其额定值的20%时.都能保障保护功能正常工作；

□选择性配合具有三段保护：使用类别为B类的断路器与连接在同一电路中的其他短路保护装置在短路条件下具有选择性配合；过载长延时反时限、短路延时（反时限、定时限）.短路瞬时等保护功能参数的整定；

□具有动作电流、动作时间三段保护参数设置，可进行4-10档调整：用户可根据负载电流要求对控制器进行设置调整，也可根据用户要求选择关断相应功能（定制功能，需用户定货时注明）；

□大电流瞬时脱扣功能：当在断路器闭合运行时.如遇到短路大电流（≥20lnm)，断路器磁脱扣机构可直接脱扣.双重保护更加可靠安全；

□具有脱扣测试（试验） 功能：输入直流DC12V电压试验断路器动作特性；

□故障自诊断功能：对智能控制器自身的工作状态和运行情况进行保护和检测；

□具有预报警指示.过载指示：当负载电流达到或超过设定值时相应导光柱导出光源；

□磁通变换器双气隙技术：工作更可靠稳定，杜绝误动作、脱扣可靠、功率微小；

□保护精度高：过载保护.短路短延时保护动作时间精度±10%；短路瞬时保护动作值精度为±15%；

□安装具有互换性：外形尺寸、安装尺寸与HKKM3系列塑壳式断路器同规格尺寸相同（注：其中HKKM3E-630与HKKM3-800相同）；

□搭载USB数据接口，实现更好人机互动；

□具有过载报警不脱扣功能；

□安装零飞弧罩可实现零飞弧功能；

■可选功能

□双路无源信号输出功能：供发信号（或报警）用，容量AC230V5A:

□具有过载热记忆功能：过负荷热记忆功能、短路（短延时）热记忆功能：

□具有消防分励功能：过载报警不脱扣（提供一对无源触点）并提供分励脱扣功能：

□具有通讯功能：标准的RS232、RS485. Modbus现场总线协议：

□可连接手持式编程器：对断路器各种保护参数进行设定和进行近10次故障査询及各种状态显示等：

□可连接智能控制模转：转换光隔离触点佶号输出：

■功能详解

□通讯功能

通过通讯协议转换卡可方便接入PROF旧US-DP协议网络.DEVICE-NET协议和其它配电自动化货网络中，具备遥控.遥调、遥讯和遥测功能.可实现对断路器远距离操作达到远距离电力调度

•遥测：电网的工作参数、负载电流.故障参数等：

•遥讯：断路器的各种参数.脱扣特性.额定电流等：

•遥调：计算机远程调节断路器的各种保护参数.脱扣特性、额定电流等：

•遥控：计算机遥控幵关的断开等

□手持式编程器

液晶显示、操作简单.界面简洁.可对断路器各种保护参数进行设定、上次故障査询.功能编辑、D0功能输出编程等，可根据用户自定方案进行功能设置或其他功能升级

□过负荷热记忆功能

控制器过载热记忆功能可由用户选择.出厂时默认为关闭

控制器过载热记忆能在30分钟内释放

□短路热记忆功能

控制器（短延时）短路电流保护热记忆功能可由用户选择，出厂时默认为关闭

控制器（短延时）短路电流保护热记忆能量在15分钟内释放

□故障录功能

控制器可将最近10次发生的故障类型.故障跳闸时间，故障相及上限故障电流记录，掉电不丢失

□消防分励功能

供消防系统使用.在设定的参数下达到脱扣条件时.断路器不脱扣并输出常闭触点，并提供分励功能可由用户自行选择是否断开断路器。

□可编程器D0输出功能

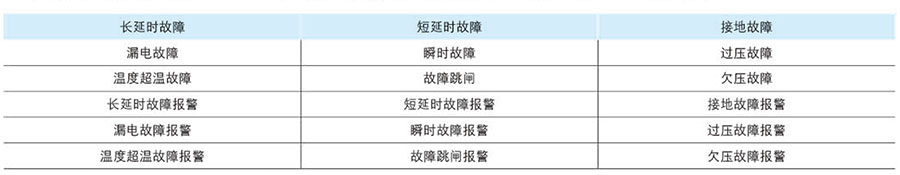

控制器有四个光电信号输出，D01和D02光电信号都可编程为以下功能输出.D03为分闸信号，D04为合闸信号。

□断路器分合闸状态检测功能（可选功能）

控制器可检测断路器当前的分合闸状态，并实时地上传给上位机至计算机网络

■智能断路器的通讯接口及外部模块应用与组网

■HKKM3E系列可通讯智能化塑壳断路器备有通讯接口.按MODBUS通讯接口规约.

□HKKM3E系列可通讯智能化塑壳断路器不用于组网通讯.而是单独使用时，手持编程器可通过通讯接口对断路器进行保护特性整定等操作：也可以在通讯接口接上HKK-CD液晶显示模块.用以监视断路器的运行电流和故薄信息。

□当HKKM3E系列可通讯智能化塑壳断路器用于组网通讯时.可直接挂接到相应的现场总线：针对不同协议的现场总线.可选用HKK-DP协议转换模块.将MODBUS协议转换后在挂接到相应的现场总线。

■HKKM3E系列可通讯智能化塑壳断路器单独使用

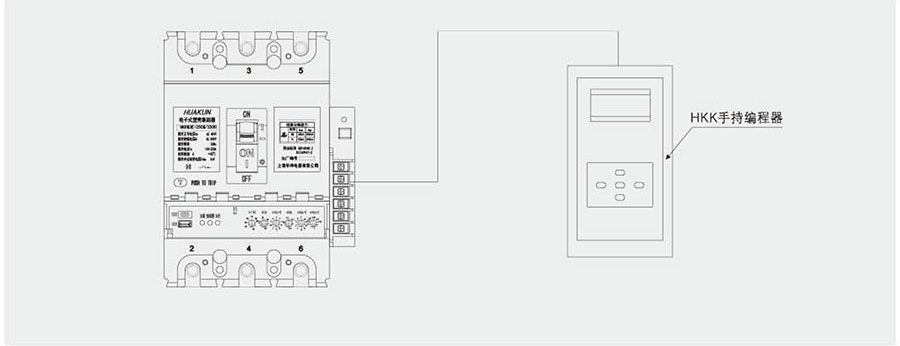

断路器的保护参数设定时.需专注人员采用HKK手持编程器按下图所示方式连接，再按手拎编程器的操作说明进行操作。

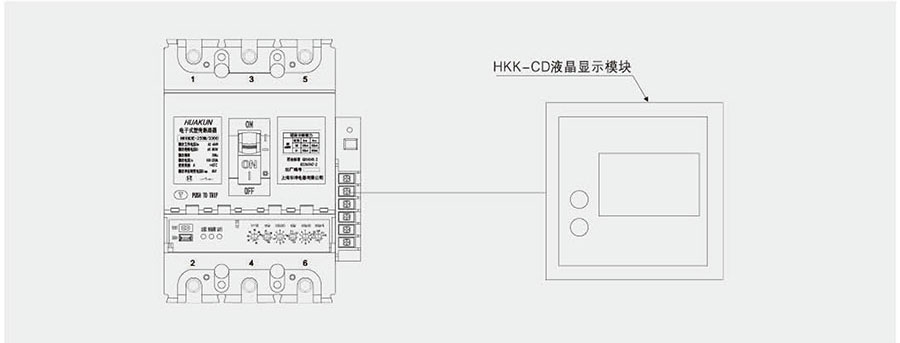

■HKKM3E系列可通讯智能化塑壳断路器和HKK-CD液晶显示模块配合使用

正常运行时.显示模块可监视断路器的运行电流和故障信息等.断路器保护参数设定时.需专注人员采用HKK手持编程器连接.再按手持编程器的操作说进行操作。

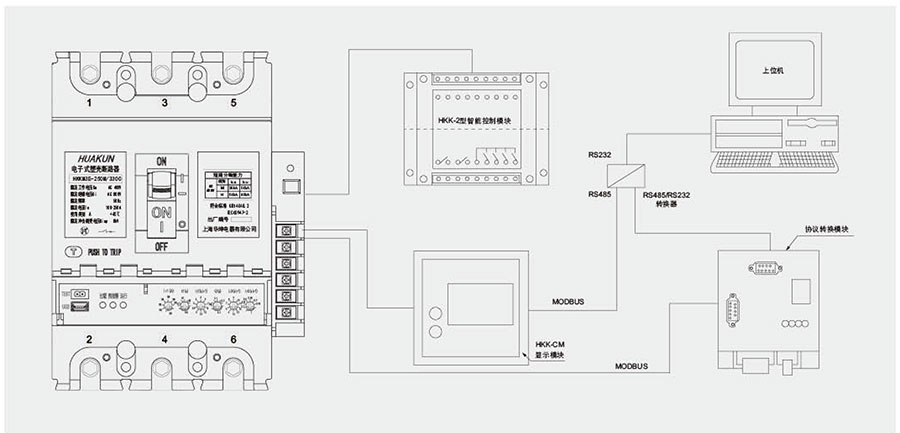

■HKKM3E系列通讯智能化塑壳断路器的通讯组网

通讯组网可参考下图方案进行连接，针对不同协议可选不同的协议模块，将MODBUS转为PROF旧US-DP等协议。

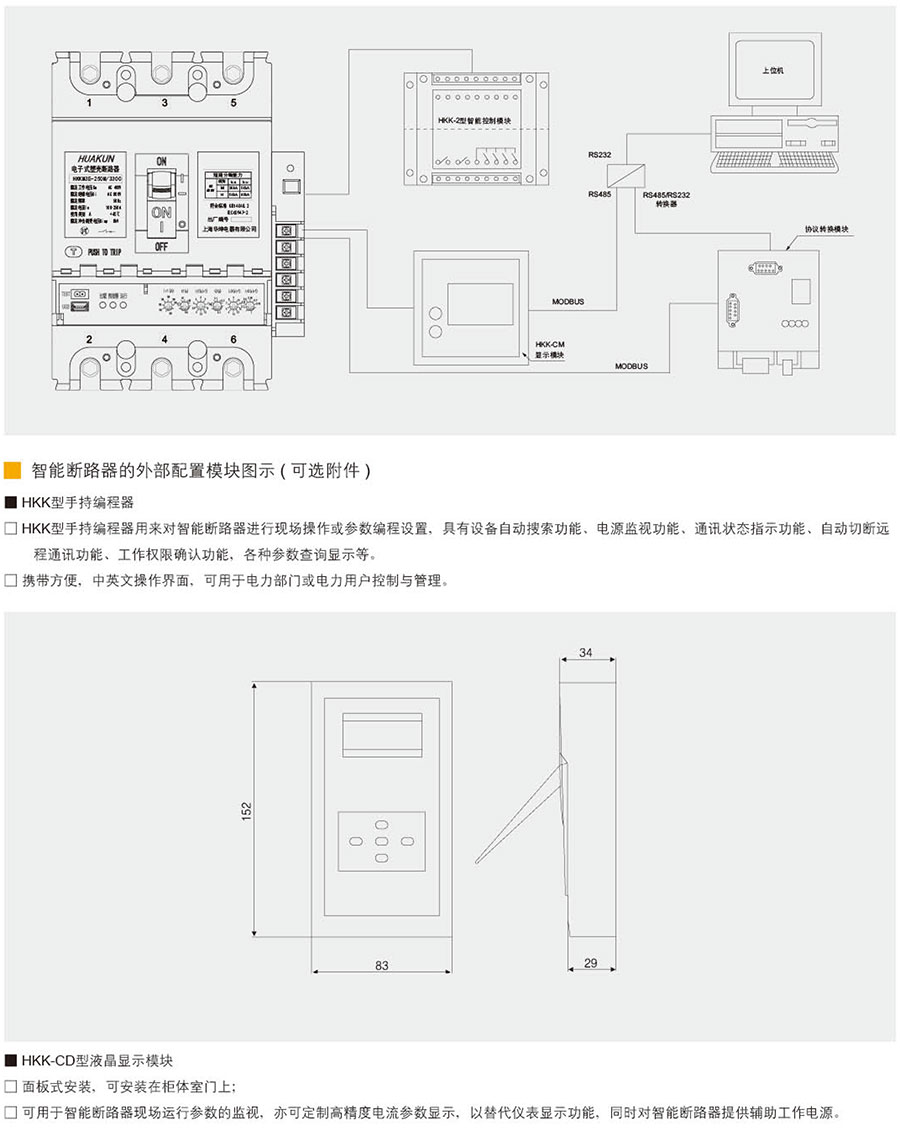

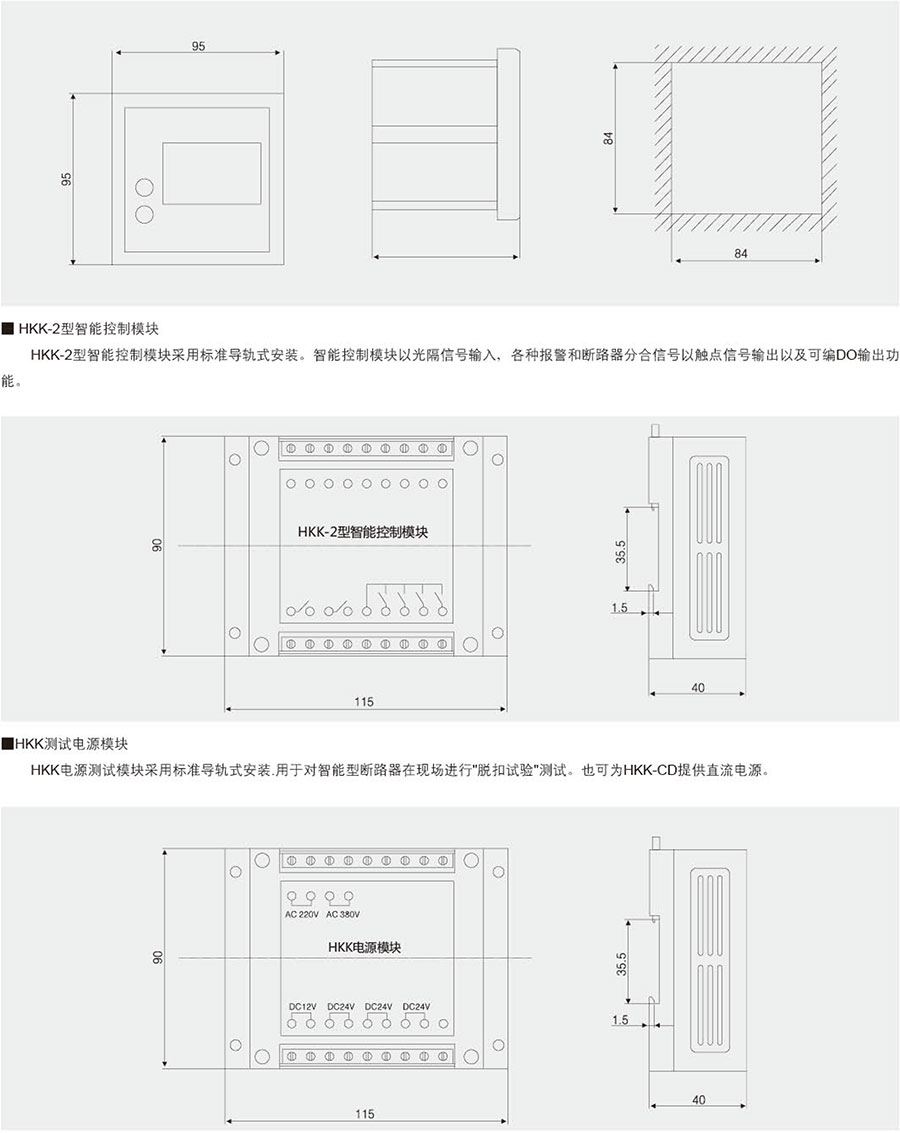

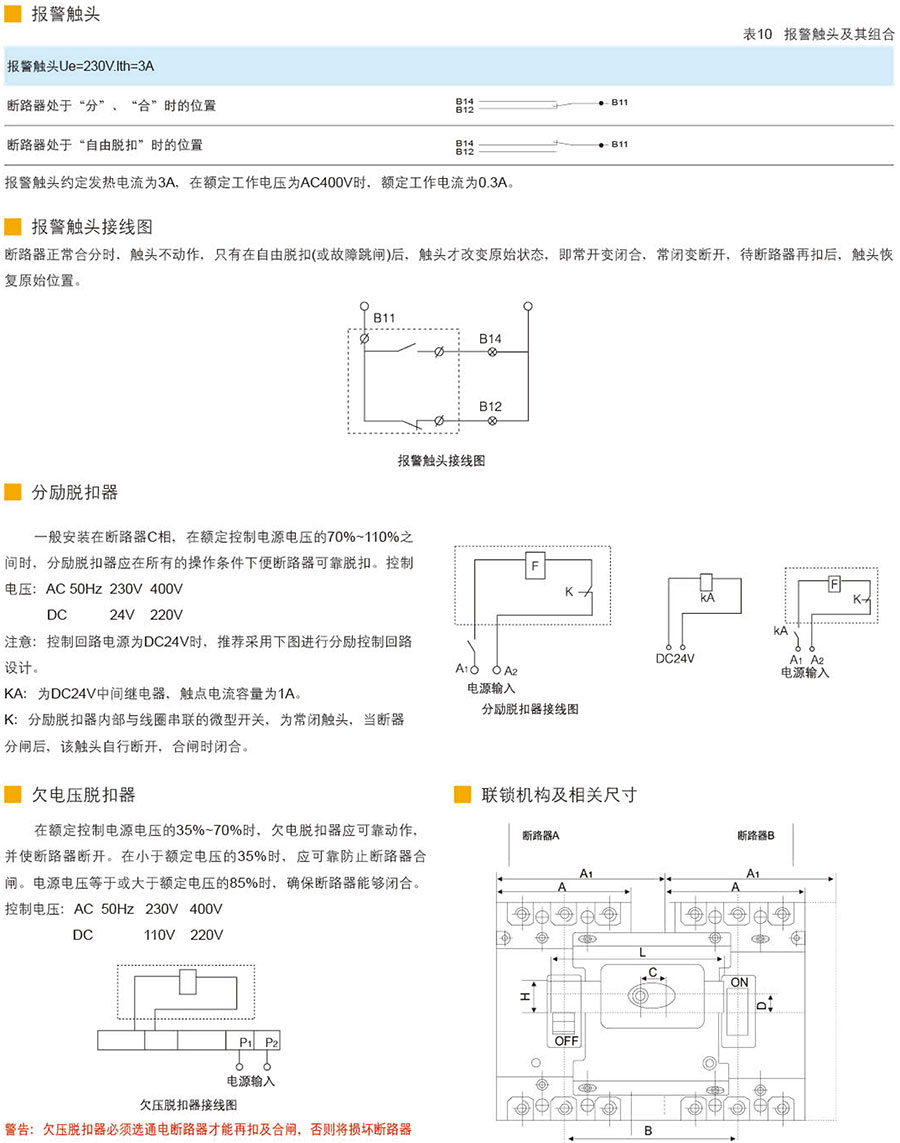

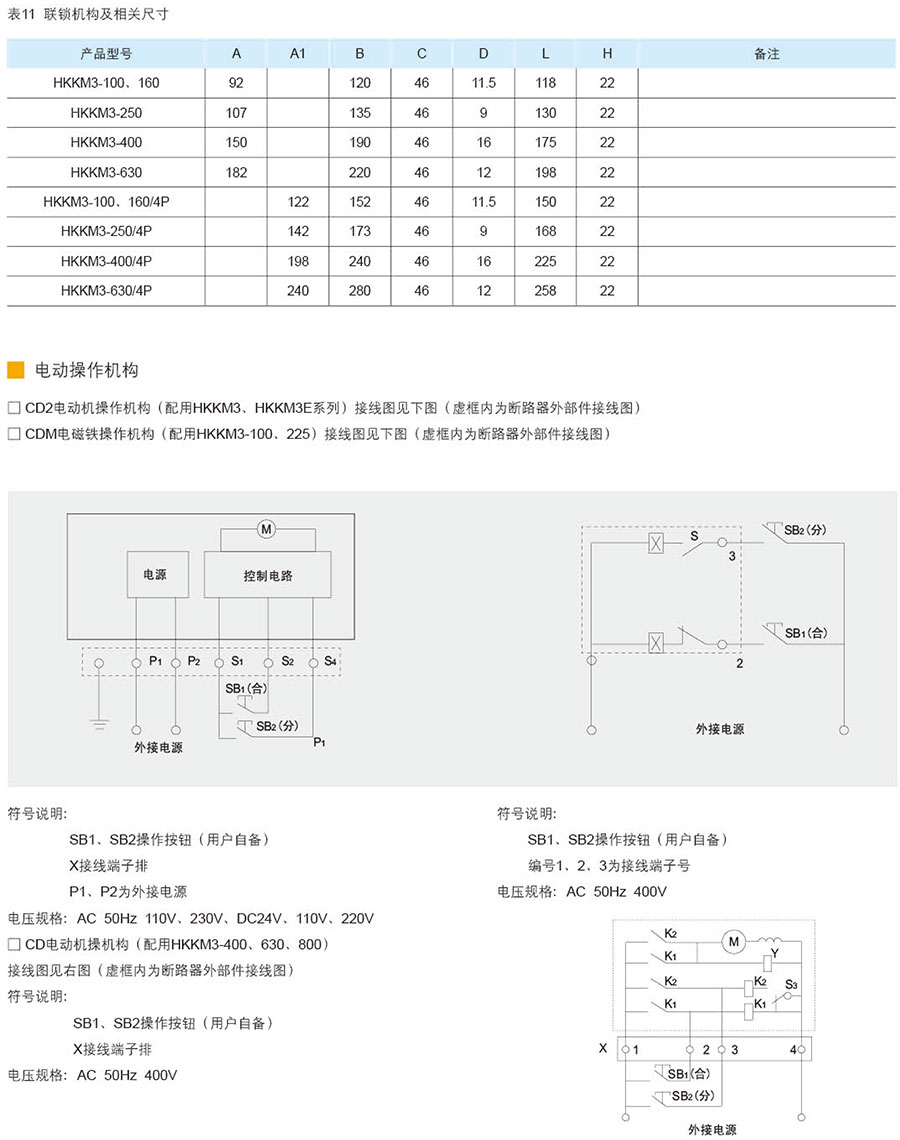

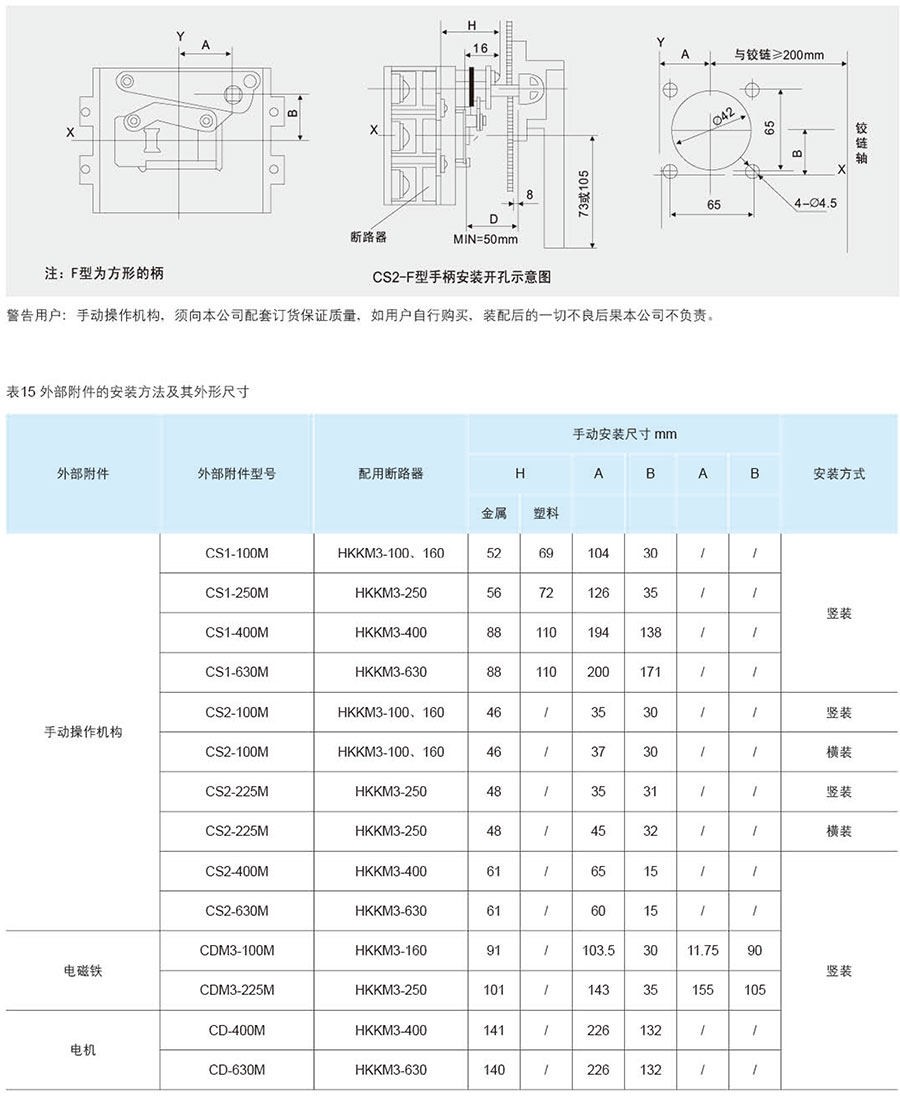

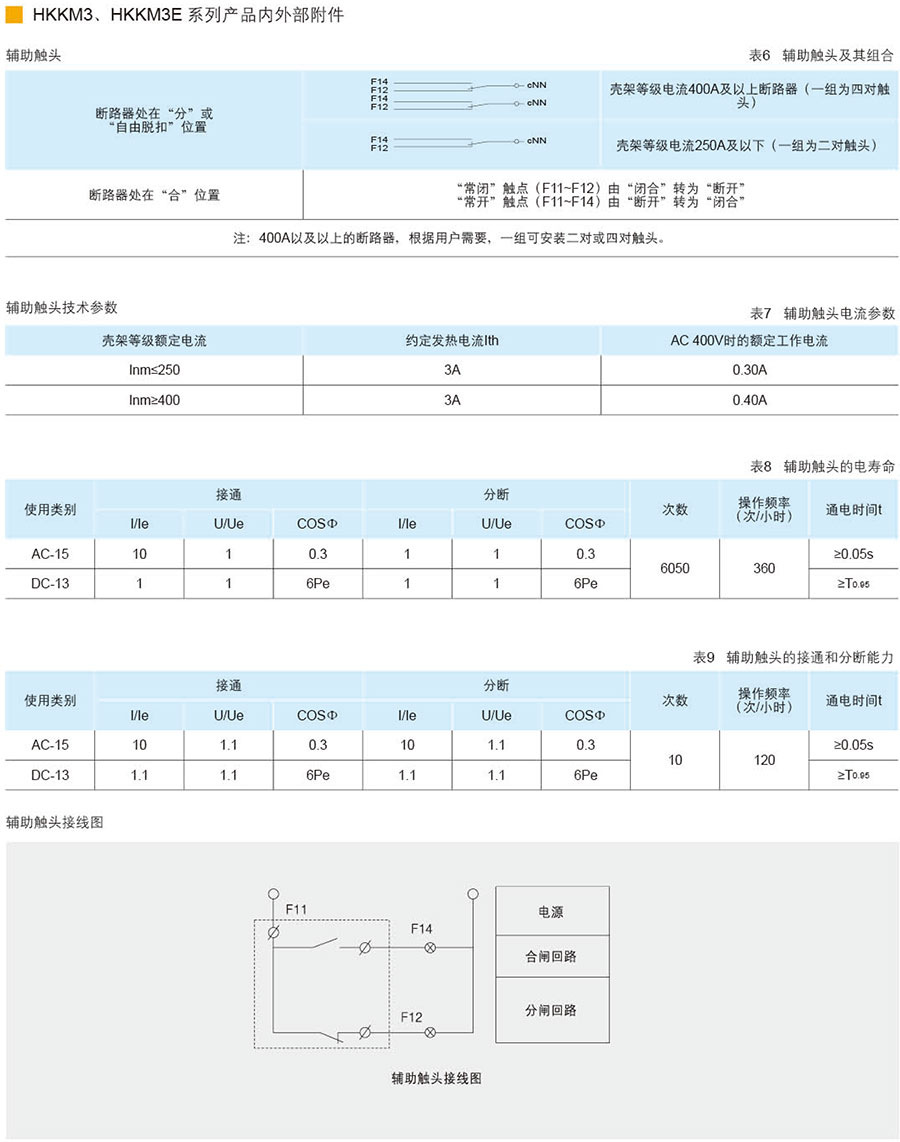

智能断路器的外部配置模块图示（可选附件）

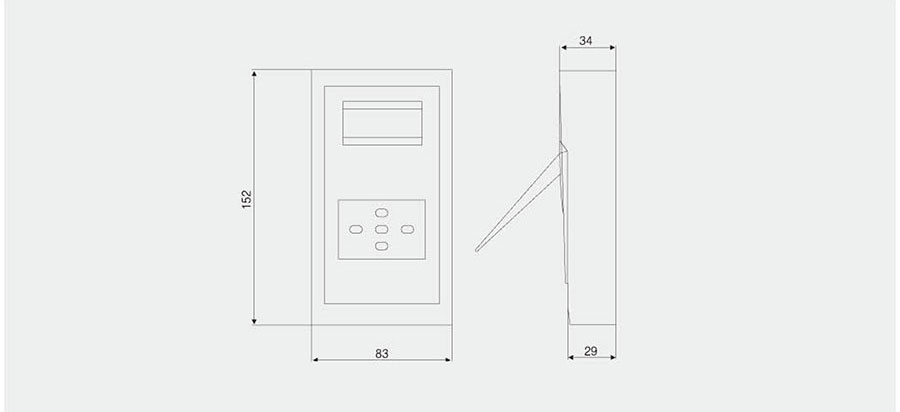

■ HKK型手持编程器

□ HKK型手持编程器用来对智能断路器进行现场操作或参数编程设置.具有设备自动捜索功能.电源监视功能、通讯状态指示功能、自动切断远程通讯功能、工作权限确认功能，各种参数査询显示等。

□携带方便.中英文操作界面.可用于电力部门或电力用户控制与管理。

■ HKK-CD型液品显示模块

□面板式安装，可安装在柜体室门上；

□可用于智能断路器现场运行参数的监视.亦可定制高精度电流参数显示，以替代仪表显示功能，同时对智能断路器提供辅助工作电源。
