用途及适用范围

HKKW1-1600系列光伏发电和风力发电专用万能式智能断路器（以下简称断路器），适用于交流50Hz,额定工作电压690V，额定工作电流1600A及以下的箱变、风电场主机塔架中.用来保护线路及电源设备免受过载、欠电压、过压、短路、接地、电流不平衡等故障的危害。断路器采用具有精确选择性保护和多功能的智能控制器，保护功能齐全，特别适用于需要提高供电可靠性，避免不必要停电的配电网络中。其中HKKW1-2H/3H型智能控制器带有通讯接口，便于与现场总线连接，可实现“遥测”、“遥调"、“遥控”、“遥信”四遥功能，满足控制自动化的要求。

断路器具有四种适用类型：耐低温型、耐盐雾型、高原型、普通型。

产品通过国家强制性产品认证“CCC”标志。

产品通过低温试验可以运行在*40 C的低温环境中。

断路器具有隔离功能，符号为“ ”。

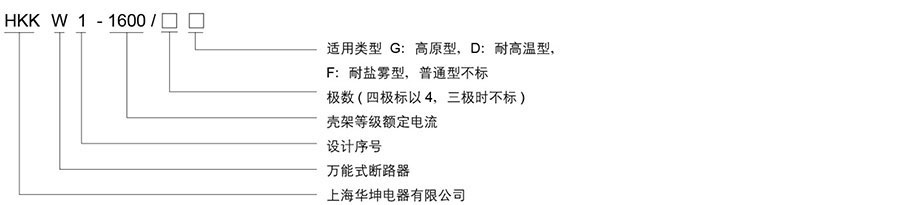

型号含义

断路器符合以下标准：

GB14048.1-2012《低压开关设备和控制设备第1部分：总则》

GB14048.2-2008《低压开关设备和控制设备第2部分：断路器》

GB/T2423.1-2008《电子电工产品环堍试验第2部分：试验方法 试验A:低温》

GB/T2423.2-2008《电工电子产品环境试验第2部分：试验方法 试验B:高温》

GB/T2423.17-2008《电工电子产品环境试验+第2部分：试验方法 试验Ka:盐雾》

GB/T20626.1-2006《特别环境条件 高原电工电子产品 首要部分 通用技术要求》

GBT20645-2006《特别环境条件高原用低压电器技术要求》

正常工作条件和安装条件

■周围空气温度

周围空气温度为-40℃- +40℃; 24h平均值不超过+35℃(其他申明除外)。

■海拔高度

普通型的海拔高度不超过2000m.超过2000m需降容使用，高原型不得超过5000m。

■大气条件

上限温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取不一样的措施。

污染等级：3级

防护等级：IP30

使用类别：B类

■安装类别

额定工作电压及以下的断路器以及欠电压脱扣器.电源变压器初级线圈安装类别为IV,辅助电路及控制电路安装类别为III。

■安装条件

断路器应按本使用说明书要求进行安装，断路器的垂直倾斜度不超过5°。

■运输和储存

储存温度-40℃~55℃，短时间内（24h）可达70℃。

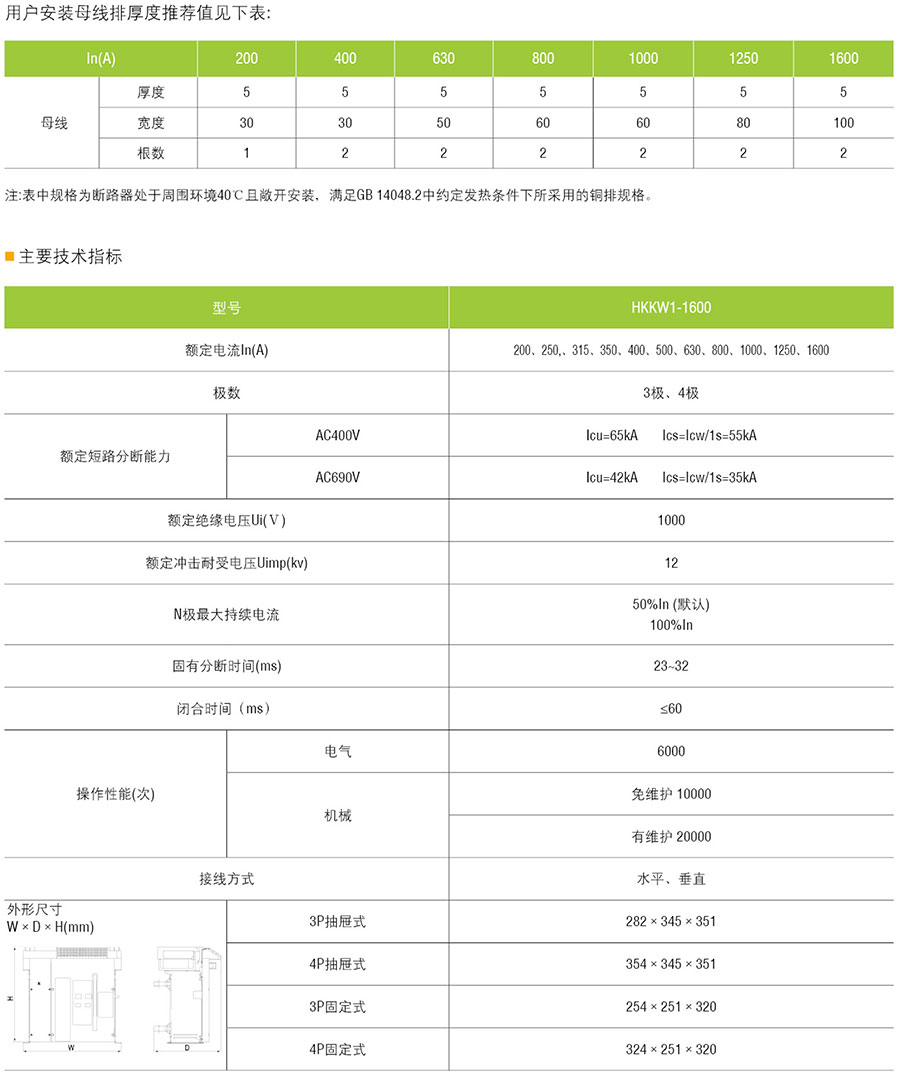

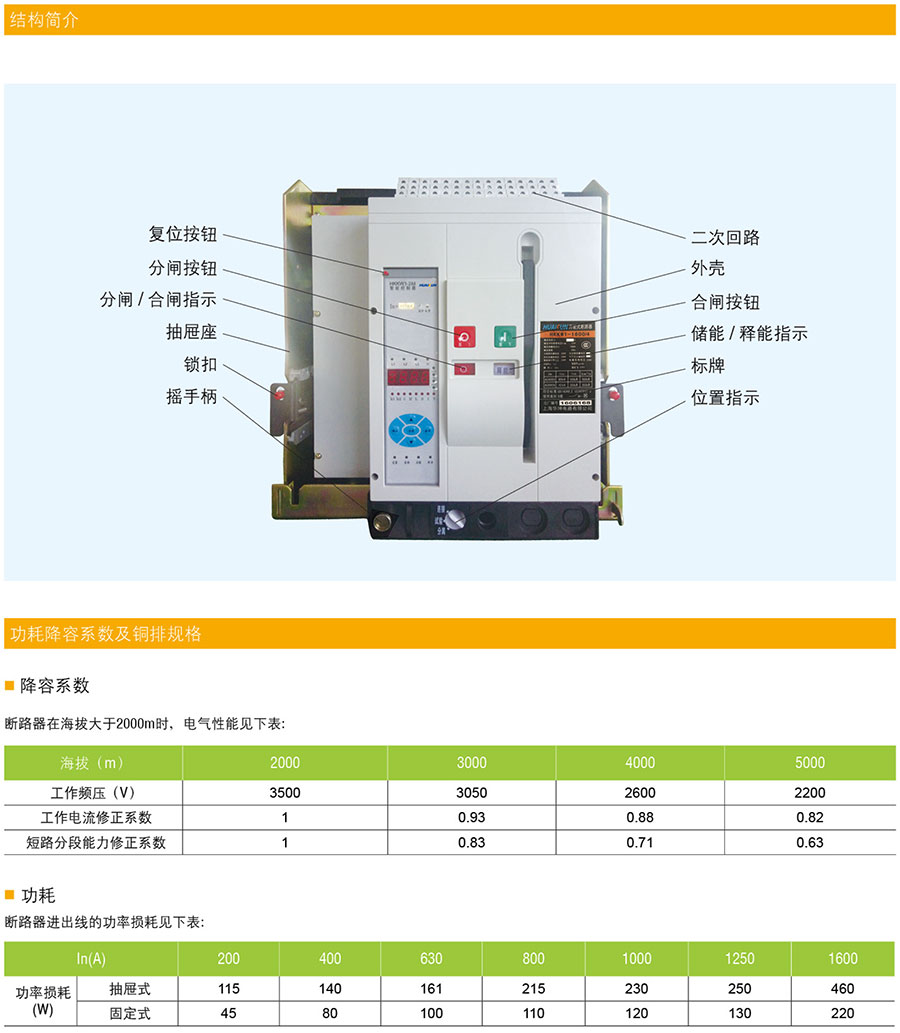

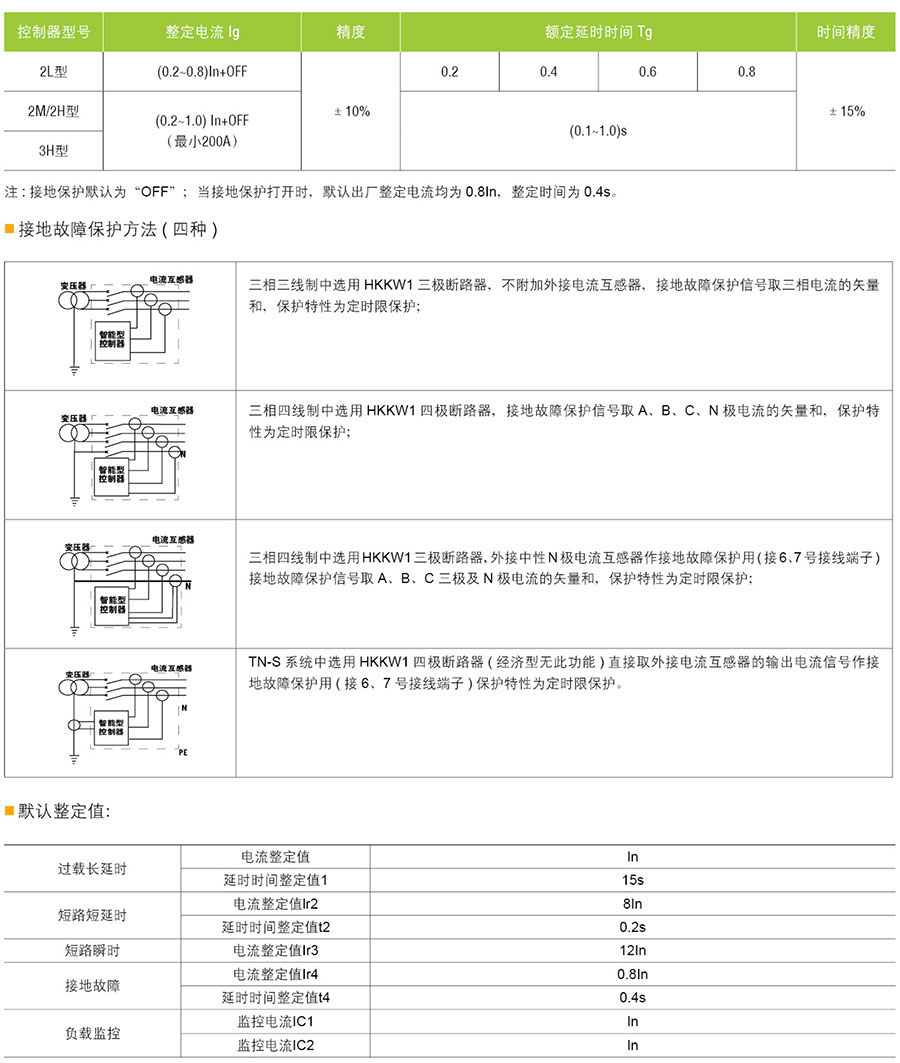

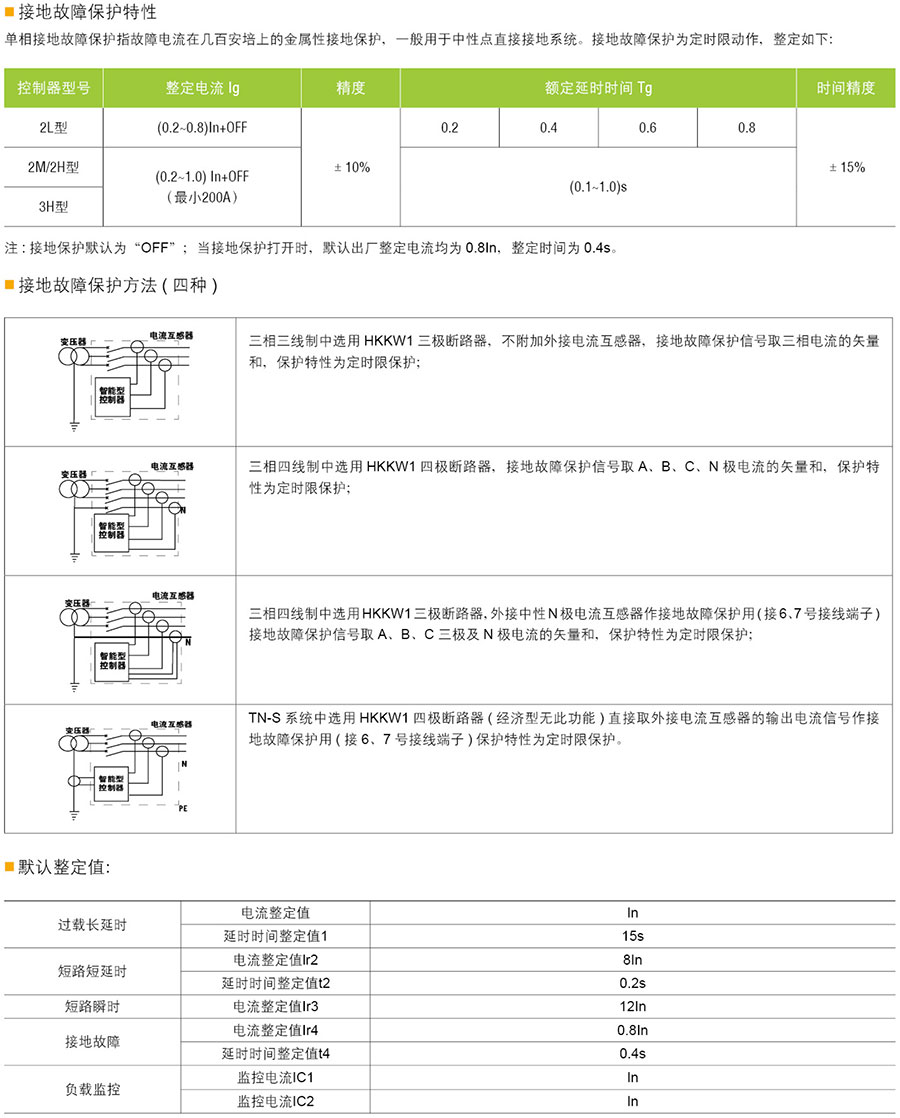

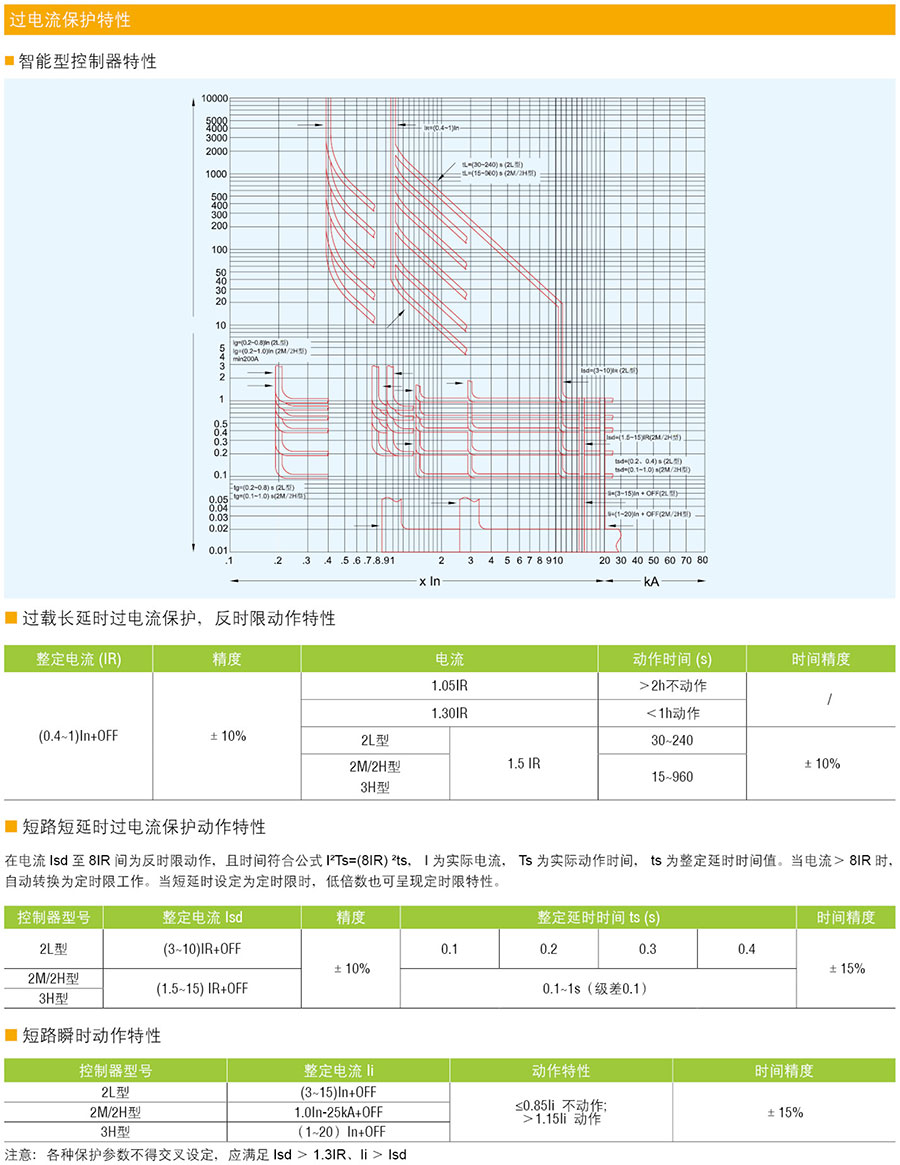

■接地故障保护特性

单相接地故障保护指故障电流在几百安培上的金属性接地保护.一般用于中性点直接接地系统。接地故障保护为定时限动作.整定如下:

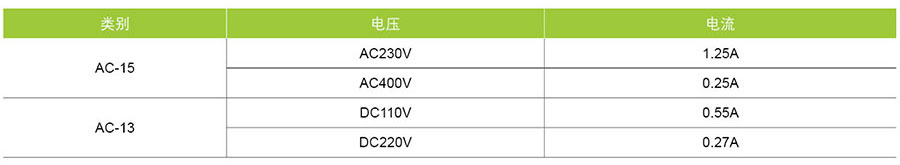

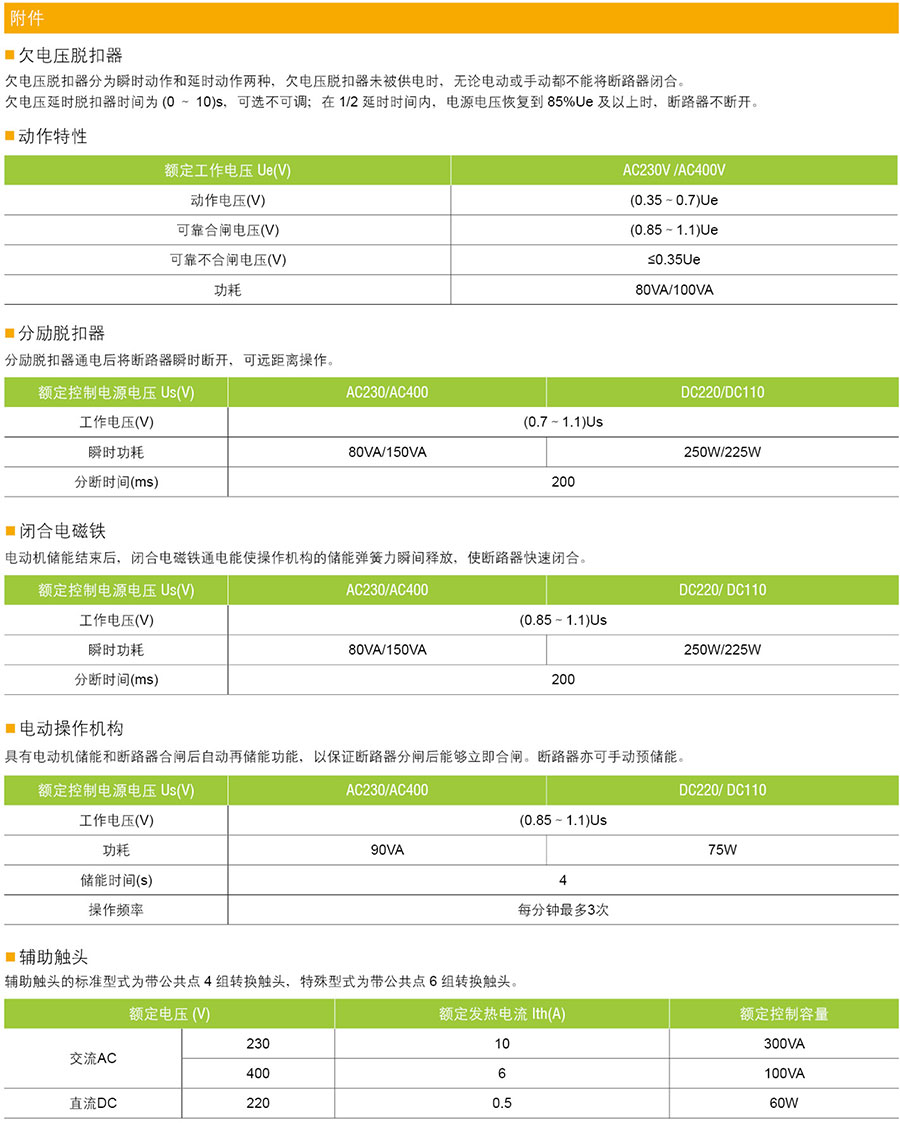

辅助额定工作电流

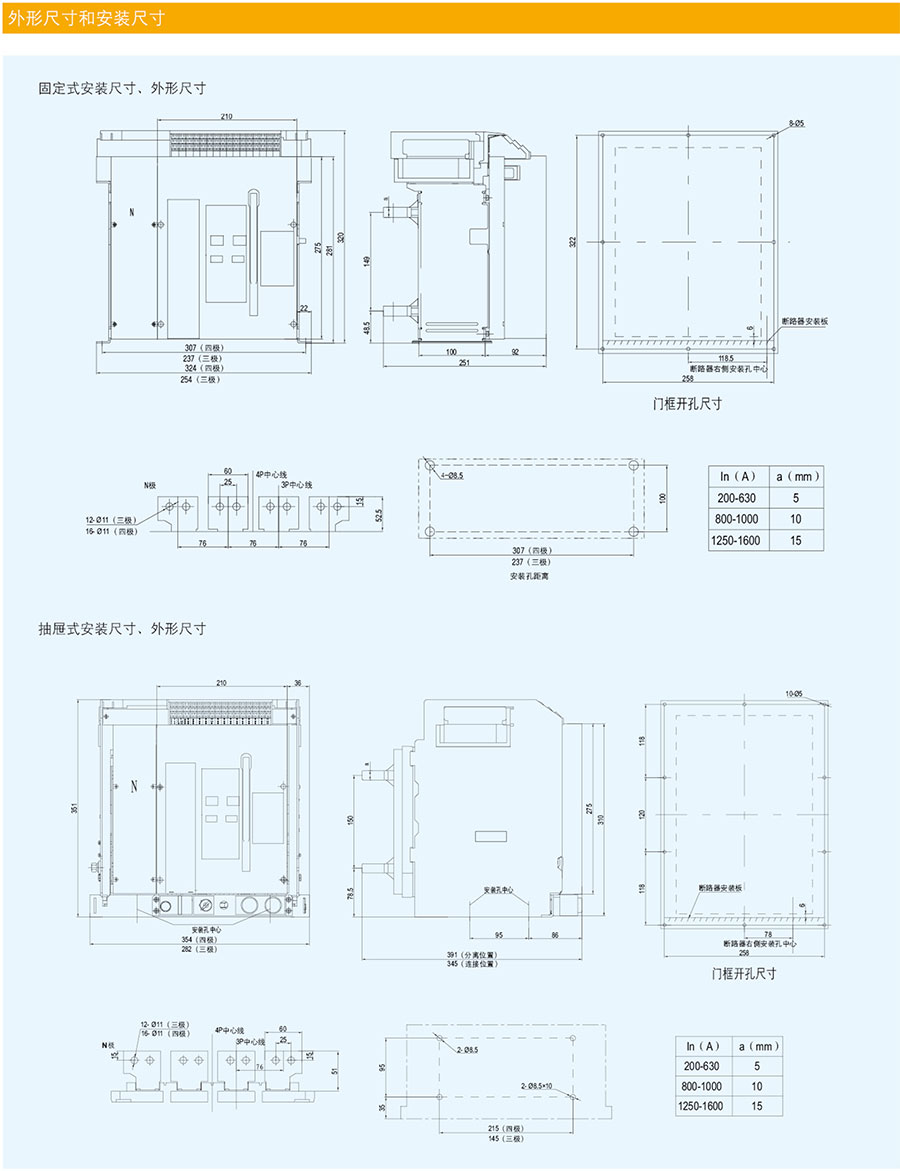

■门框及衬垫

安装在配电室的柜门上.起到密封作用.防护等级达到IP40。分固定式和抽屉式两种。

■相问隔板（可选配置）

安装在接线排相间.用于增加断路器相间绝缘能力。

■断开锁定装置(可选配置）

抽屉式断路器处于“分离”位置时.可拔出锁杆用挂锁来锁定.断路器无法摇至“试验”或“连接”位置。

(挂锁用户自备）

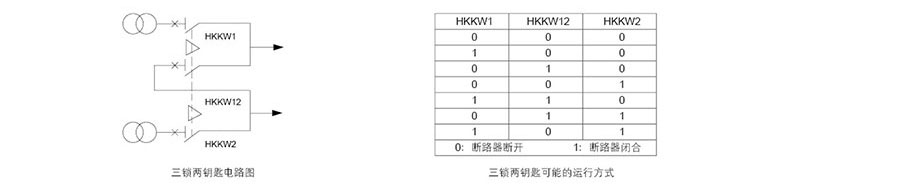

■钥匙连锁（可选配置）

可将断路器的分断按钮锁定在按下位置.此时.断路器不能进行闭合操作 一台断路器配独立的一把锁和钥匙。

三台断路器配二把相同的锁和二把钥匙

注：配钥匙连锁的断路器需拔出钥匙时.必须先按住分闸按钮，逆时针方向旋转钥匙.然后才能拔出钥匙。

■钢缆绳机械联锁（可选配置）

可实现2台平放或垂近安装的三极或四极断路器联锁

注：钢缆需折弯时，在折弯处应留有足够的过渡圆弧（圆弧半径≥120mm),保障钢缆能炅活运动。定期检查钢缆并保障缆绳内有足够的润滑油.保障钢缆能灵活运动。

两台互为联锁的断路器的上限距离为1.5m

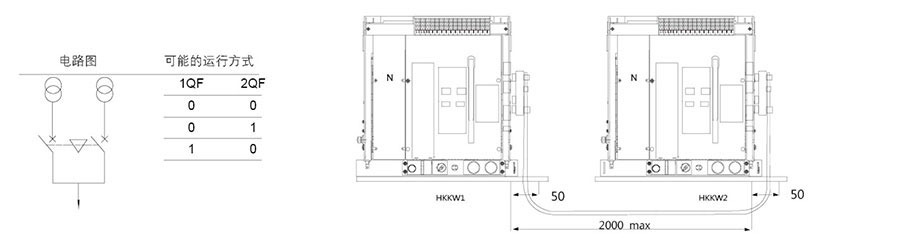

■两台平放断路器的钢缆联锁：

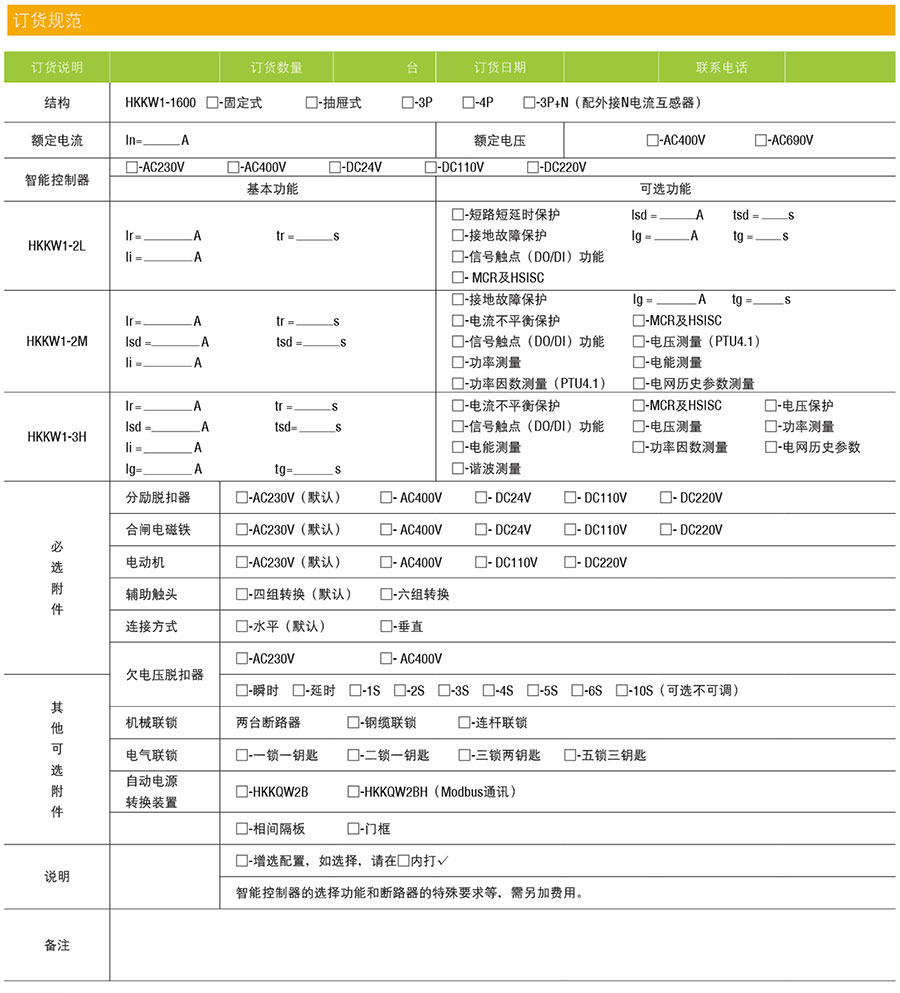

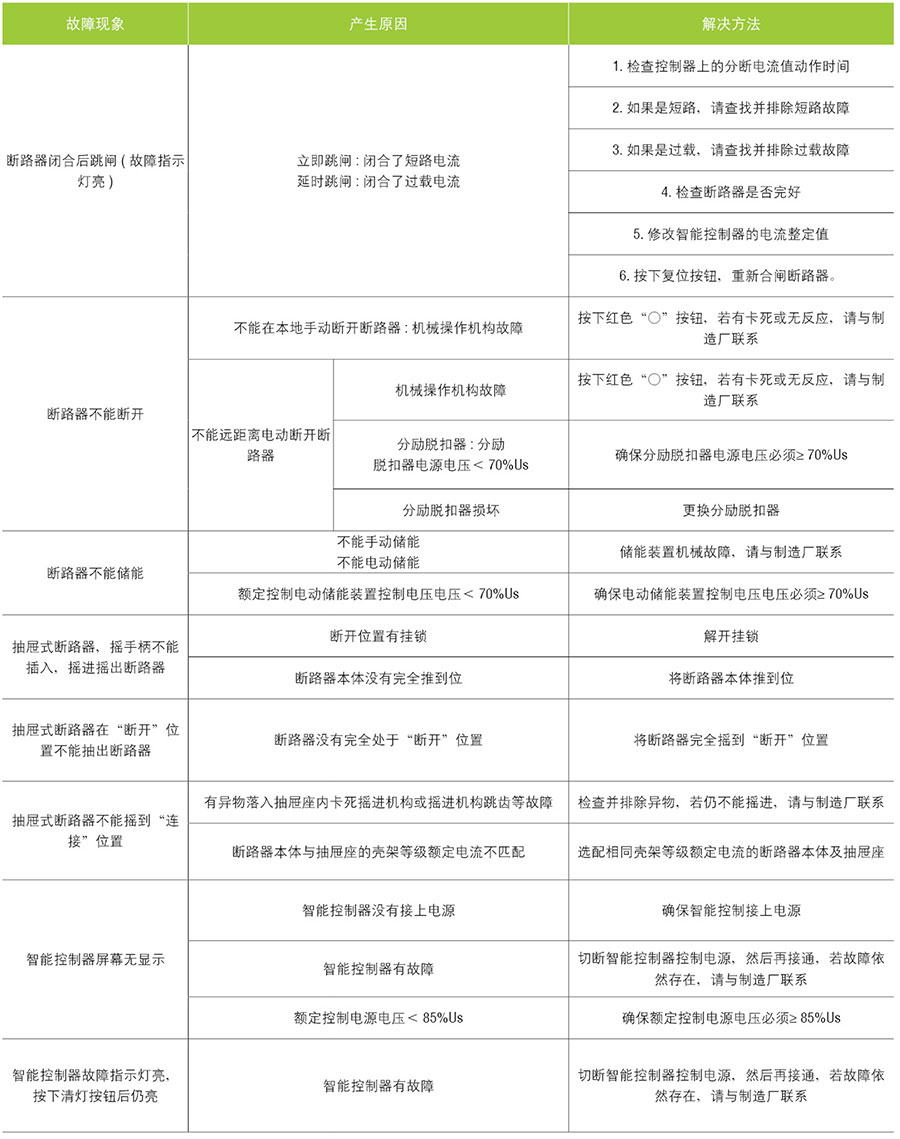

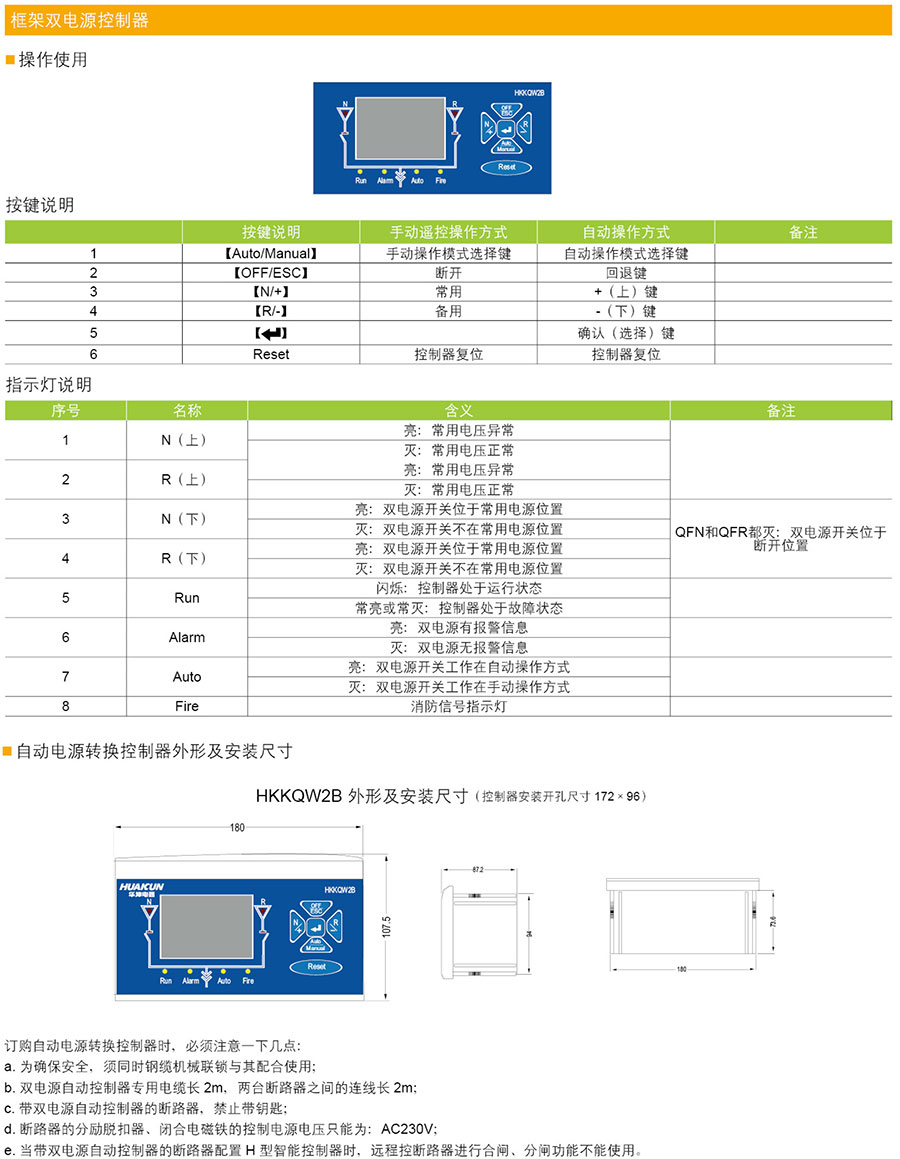

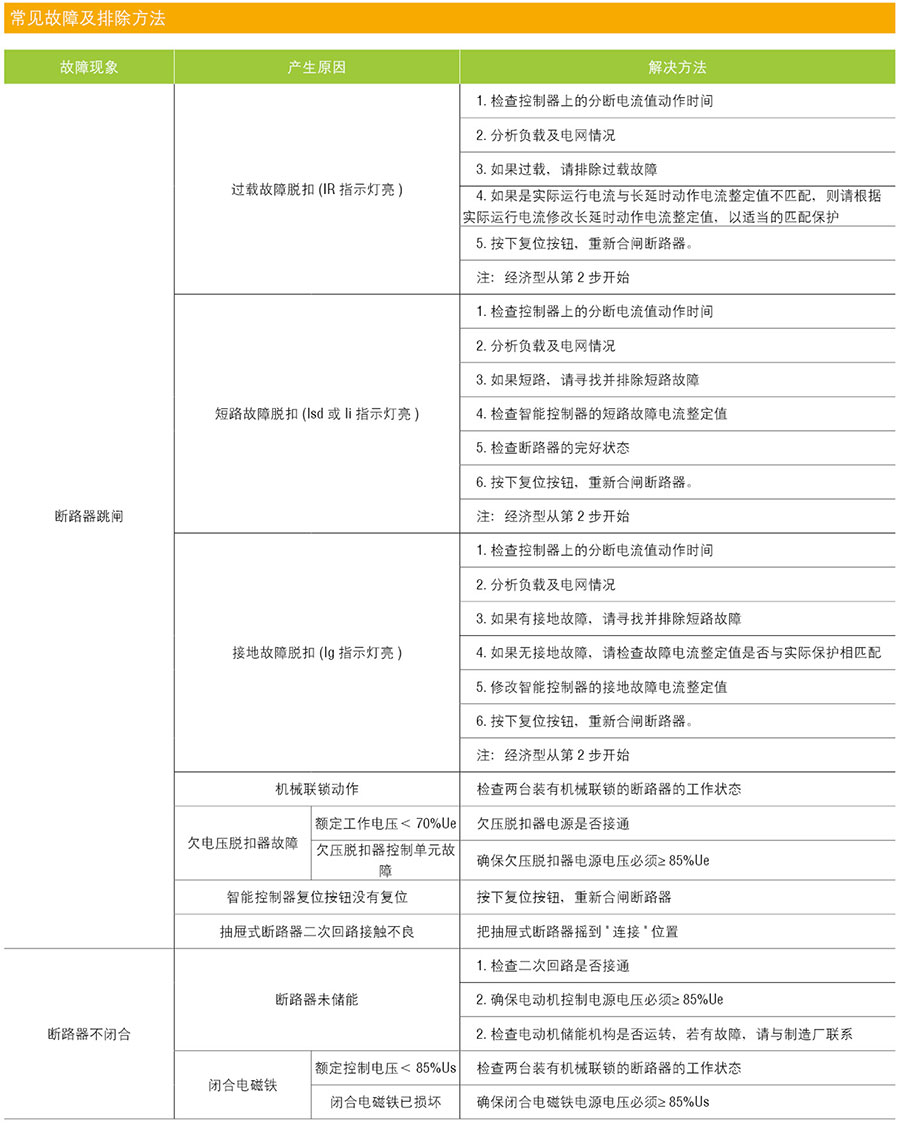

配置说明：

一、常规配置

1.电动操作：分励脱扣器.闭合电磁铁、四组转换辅助触头、电动机、2M型控制器.主回路水平接线.门框.使用说明书.包装箱、主回路安装螺栓。

二、可选配置（费用另计）

欠压脱扣器、钢缆联锁、钥匙锁、外接互感器接地保护、垂直母线、六组转换辅助触头、相间隔板。
