一、DZT单相农电网无触点自动调压器概述：

DZT单相农电网无触点自动调压器的结构简单、可靠，无触点自动调压，体积轻巧，安装方便，长期免维护，适用于山区和农村偏远地区，电网终端单相负荷分散的场所，可在电网末端多处安装，彻底解决农电网末端的低电压问题。

DZT单相农电网无触点自动调压器为单相产品，其主电路为自耦变压器的形式，采用继电器或交流接触器切换抽头达到无触点自动调压，输出电压可保持在额定值的±8％范围内。

DZT单相农电网无触点自动调压器由控制电路、自耦式调压电路、输出电路和直通电路组成。控制电路从输入电压采样，与基准电压比较后，控制自耦式调压电路的工作状态。当输入电压较低时，自耦式调压电路进入升压工作状态；当输入电压接近额定电压值时，自耦式调压电路退出升压工作状态，进入直通工作状态。采用绿、黄、红色指示灯，表示设备运行状态。

DZT单相农电网无触点自动调压器，输入端装有全模保护单相40KA的雷电浪涌防护器（美国JOSLYN技术），可有效的防止沿电力线路侵入的浪涌电压对调压器及后面的负载造损害。

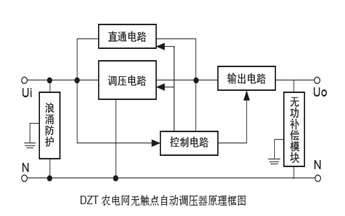

          DZT农电网无触点自动调压器原理框图               DZT农电网自动调压器内部结构

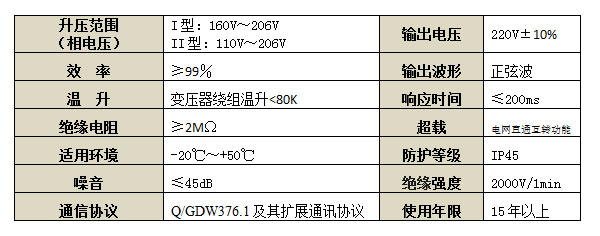

二、技术指标：

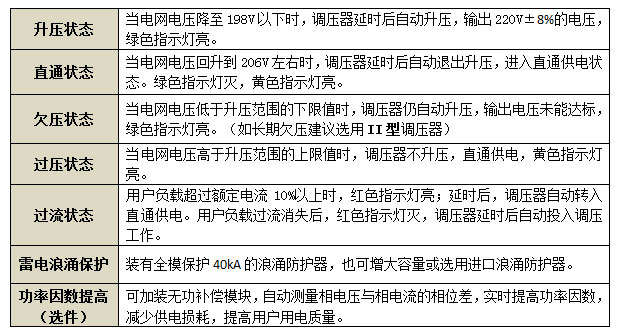

三、主要功能：

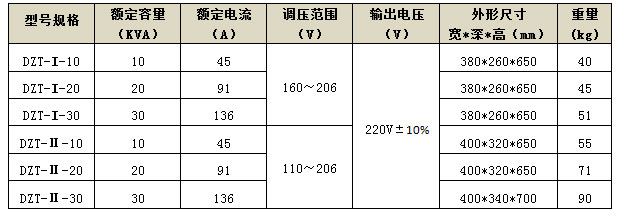

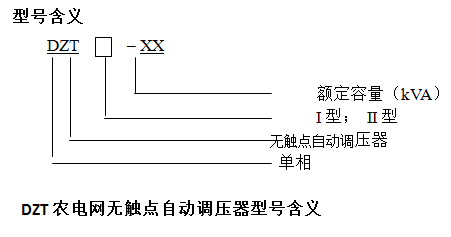

四、型号规格：
