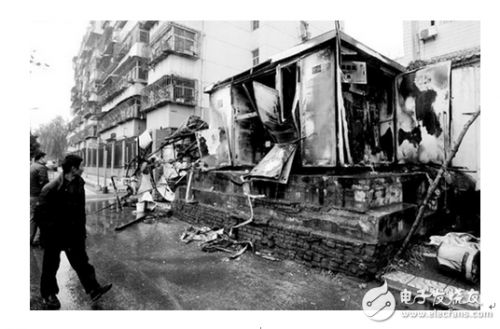

三相不平衡引起的事故图

农村三相不平衡现象产生的原因及处理方案：

一、农村三相不平衡产生的原因：

用电量的不均匀及变动很大的情况下，就必定会产生三相电流不平衡或三相电压不平衡的相关三相不平衡现象，具体的电相不平衡有以下几种原因：

（1）低压电网三相负荷不平衡要增加损耗，固然是早已被提出来了的。但在农网改造前，由于农村低压电网不在电业部分的必管范围，设备线路状况极差，线损很高，收不够上缴电费就涨电价，即线损水平虽高但降损的压力不大。农村照明等单相负荷很小，只占总用电负荷的5～20％左右，故虽进行过低压整改，多是把配电变压器移到负荷中心、改造低压线路、整改户内线路等。

（2） 农网改造由于规模大、任务重、时间紧，不可能面面俱到（如规划调平三相负荷）；加之改造资金有限，为了降低用度，架设了一定数目的单相两线线路，尤其是低压分支线路中，单相两线线路占一定比例；还有在下户线接火施工中，一些施工职员素质低，没有三相负荷平衡的概念，施工中或随意接单相负荷，或为了不接成380V，把单相负荷都接到中间两根线上。这在一定程度上加重了三相不平衡度。

（3） 运行治理中，农村低压线路虽多为三相四线，但很多没有留意到把单相负荷均衡的分配到三相上，也不知道该怎样做才能均衡，造成某相或某两相负荷过多。更有甚者，有些地方供电所部署对于只有单相负荷且量值较小的三相四线线路，停用两根相线，只用单相两线供电，加重了三相不平衡度。

（4） 有的各相负荷看上往比较接近，各相电流也较相近，但中性线电流却很大，甚至超过相电流，这是因三相负荷的性质不同所引起的。

二、目前农村电网亟待解决的问题：

1、解决配电网三相不平衡问题，降低线路损耗；

2、稳定三相电压，提高供电质量，改善用电环境；

3、解决变压器单相过载问题，提高变压器运行寿命；

4、无功平衡，提高配电网有效输出容量；

三、三相不平衡的具体治理方法：

1）针对配变平均负载率低于25%、电压波动过大的季节性“低电压”问题，可使用有载调容、调压配变；

2）新增台区配变在设计时充分考虑供电半径及负载大小、平衡分配；

3）对于出口电流不平衡度超过15%、负载率大于60%，且通过管理措施难于调整的配变台区，可加装三相不平衡自动调整装置来调整，尤其对于低电压谐波、电压闪变、无功补偿容量不足等多种因素导致“低电压”问题，可配置低压静止无功发生器（LBSVG）；

4）对于由于供电半径过大，负荷过重导致的供电末端“低电压”问题，且通过增加无功补偿装置不能提高的，可加装低压线路调整装置；

5）由于三相负载不平衡导致某相电压过高，另一相末端电压低的台区，在通过管理措施难于调整的，可通过加装LINGBU系列-电网三相不平衡智能调节器（LBSTUR）来调整三相不平衡。
